Kompilasi kuantum aproksimasi untuk sirkuit evolusi waktu

Estimasi penggunaan: Lima menit pada prosesor Eagle (CATATAN: Ini hanya estimasi. Waktu eksekusi aktual bisa berbeda.)

Latar Belakang

Tutorial ini menunjukkan cara mengimplementasikan Kompilasi Kuantum Aproksimasi menggunakan tensor network (AQC-Tensor) dengan Qiskit untuk meningkatkan performa sirkuit kuantum. Kita akan menerapkan AQC-Tensor dalam konteks evolusi waktu Trotterisasi untuk mengurangi kedalaman sirkuit sambil mempertahankan akurasi simulasi, mengikuti kerangka kerja Qiskit untuk persiapan state dan optimasi. Kamu akan belajar cara membuat sirkuit ansatz berkedalaman rendah dari sirkuit Trotter awal, mengoptimalkannya dengan tensor network, dan mempersiapkannya untuk eksekusi di perangkat keras kuantum.

Tujuan utamanya adalah mensimulasikan evolusi waktu untuk Hamiltonian model dengan kedalaman sirkuit yang lebih rendah. Ini dicapai menggunakan addon Qiskit AQC-Tensor, qiskit-addon-aqc-tensor, yang memanfaatkan tensor network, khususnya matrix product states (MPS), untuk mengompresi dan mengoptimalkan sirkuit awal. Melalui penyesuaian iteratif, sirkuit ansatz yang dikompres mempertahankan fidelitas terhadap sirkuit asli sambil tetap layak untuk perangkat keras kuantum near-term. Detail lebih lanjut bisa ditemukan di dokumentasi terkait beserta contoh sederhana untuk memulai.

Kompilasi Kuantum Aproksimasi sangat menguntungkan dalam simulasi kuantum yang melampaui waktu koherensi perangkat keras, karena memungkinkan simulasi yang kompleks dilakukan dengan lebih efisien. Tutorial ini memandu kamu melalui pengaturan alur kerja AQC-Tensor di Qiskit, mencakup inisialisasi Hamiltonian, pembuatan sirkuit Trotter, dan transpilasi sirkuit akhir yang teroptimalkan untuk perangkat target.

Prasyarat

Sebelum memulai tutorial ini, pastikan kamu sudah menginstal:

Qiskit SDK v1.0 atau lebih baru, dengan dukungan visualisasi
Qiskit Runtime v0.22 atau lebih baru (pip install qiskit-ibm-runtime)
Addon Qiskit AQC-Tensor (pip install 'qiskit-addon-aqc-tensor[aer,quimb-jax]')

Pengaturan

# Added by doQumentation — required packages for this notebook
!pip install -q matplotlib numpy qiskit qiskit-addon-aqc-tensor qiskit-addon-utils qiskit-ibm-runtime quimb rustworkx scipy

import numpy as np
import quimb.tensor
import datetime
import matplotlib.pyplot as plt

from scipy.optimize import OptimizeResult, minimize

from qiskit.quantum_info import SparsePauliOp, Pauli
from qiskit.transpiler import CouplingMap
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager
from qiskit import QuantumCircuit
from qiskit.synthesis import SuzukiTrotter

from qiskit_addon_utils.problem_generators import (
    generate_time_evolution_circuit,
)
from qiskit_addon_aqc_tensor.ansatz_generation import (
    generate_ansatz_from_circuit,
)
from qiskit_addon_aqc_tensor.objective import MaximizeStateFidelity
from qiskit_addon_aqc_tensor.simulation.quimb import QuimbSimulator
from qiskit_addon_aqc_tensor.simulation import tensornetwork_from_circuit
from qiskit_addon_aqc_tensor.simulation import compute_overlap

from qiskit_ibm_runtime import QiskitRuntimeService
from qiskit_ibm_runtime import EstimatorV2 as Estimator

from rustworkx.visualization import graphviz_draw

Bagian I. Contoh skala kecil

Bagian pertama tutorial ini menggunakan contoh skala kecil dengan 10 situs untuk mengilustrasikan proses memetakan masalah simulasi kuantum ke sirkuit kuantum yang dapat dieksekusi. Di sini, kita akan mengeksplorasi dinamika model XXZ dengan 10 situs, sehingga kita bisa membangun dan mengoptimalkan sirkuit kuantum yang terkelola sebelum diskalakan ke sistem yang lebih besar.

Model XXZ banyak dipelajari dalam fisika untuk mengkaji interaksi spin dan sifat magnetik. Kita menyiapkan Hamiltonian dengan kondisi batas terbuka dan interaksi antar situs tetangga yang bergantung pada situs sepanjang rantai.

Hamiltonian model dan observabel

Hamiltonian untuk model XXZ 10-situs kita didefinisikan sebagai:

\hat{\mathcal{H}}_{XXZ} = \sum_{i=1}^{L-1} J_{i,(i+1)}\left(X_i X_{(i+1)}+Y_i Y_{(i+1)}+ 2\cdot Z_i Z_{(i+1)} \right) \, ,

di mana $J_{i,(i+1)}$ adalah koefisien acak yang bersesuaian dengan edge $(i, i+1)$ , dan $L=10$ adalah jumlah situs.

Dengan mensimulasikan evolusi sistem ini menggunakan kedalaman sirkuit yang lebih rendah, kita bisa mendapatkan wawasan tentang penggunaan AQC-Tensor untuk mengompresi dan mengoptimalkan sirkuit.

Menyiapkan Hamiltonian dan observabel

Sebelum memetakan masalah kita, kita perlu menyiapkan coupling map, Hamiltonian, dan observabel untuk model XXZ 10-situs.

# L is the number of sites, also the length of the 1D spin chain
L = 10

# Generate the coupling map
edge_list = [(i - 1, i) for i in range(1, L)]
# Generate an edge-coloring so we can make hw-efficient circuits
even_edges = edge_list[::2]
odd_edges = edge_list[1::2]
coupling_map = CouplingMap(edge_list)

# Generate random coefficients for our XXZ Hamiltonian
np.random.seed(0)
Js = np.random.rand(L - 1) + 0.5 * np.ones(L - 1)
hamiltonian = SparsePauliOp(Pauli("I" * L))
for i, edge in enumerate(even_edges + odd_edges):
    hamiltonian += SparsePauliOp.from_sparse_list(
        [
            ("XX", (edge), Js[i] / 2),
            ("YY", (edge), Js[i] / 2),
            ("ZZ", (edge), Js[i]),
        ],
        num_qubits=L,
    )

# Generate a ZZ observable between the two middle qubits
observable = SparsePauliOp.from_sparse_list(
    [("ZZ", (L // 2 - 1, L // 2), 1.0)], num_qubits=L
)

print("Hamiltonian:", hamiltonian)
print("Observable:", observable)
graphviz_draw(coupling_map.graph, method="circo")

Hamiltonian: SparsePauliOp(['IIIIIIIIII', 'IIIIIIIIXX', 'IIIIIIIIYY', 'IIIIIIIIZZ', 'IIIIIIXXII', 'IIIIIIYYII', 'IIIIIIZZII', 'IIIIXXIIII', 'IIIIYYIIII', 'IIIIZZIIII', 'IIXXIIIIII', 'IIYYIIIIII', 'IIZZIIIIII', 'XXIIIIIIII', 'YYIIIIIIII', 'ZZIIIIIIII', 'IIIIIIIXXI', 'IIIIIIIYYI', 'IIIIIIIZZI', 'IIIIIXXIII', 'IIIIIYYIII', 'IIIIIZZIII', 'IIIXXIIIII', 'IIIYYIIIII', 'IIIZZIIIII', 'IXXIIIIIII', 'IYYIIIIIII', 'IZZIIIIIII'],
              coeffs=[1.        +0.j, 0.52440675+0.j, 0.52440675+0.j, 1.0488135 +0.j,
 0.60759468+0.j, 0.60759468+0.j, 1.21518937+0.j, 0.55138169+0.j,
 0.55138169+0.j, 1.10276338+0.j, 0.52244159+0.j, 0.52244159+0.j,
 1.04488318+0.j, 0.4618274 +0.j, 0.4618274 +0.j, 0.9236548 +0.j,
 0.57294706+0.j, 0.57294706+0.j, 1.14589411+0.j, 0.46879361+0.j,
 0.46879361+0.j, 0.93758721+0.j, 0.6958865 +0.j, 0.6958865 +0.j,
 1.391773  +0.j, 0.73183138+0.j, 0.73183138+0.j, 1.46366276+0.j])
Observable: SparsePauliOp(['IIIIZZIIII'],
              coeffs=[1.+0.j])

Output of the previous code cell

Setelah Hamiltonian didefinisikan, kita bisa melanjutkan untuk membangun state awal.

# Generate an initial state
initial_state = QuantumCircuit(L)
for i in range(L):
    if i % 2:
        initial_state.x(i)

Langkah 1: Memetakan input klasik ke masalah kuantum

Sekarang setelah kita membangun Hamiltonian, yang mendefinisikan interaksi spin-spin dan medan magnet eksternal yang mengkarakterisasi sistem, kita mengikuti tiga langkah utama dalam alur kerja AQC-Tensor:

Buat sirkuit AQC yang teroptimalkan: Menggunakan Trotterisasi, kita mengaproksimasi evolusi awal, yang kemudian dikompres untuk mengurangi kedalaman sirkuit.
Buat sirkuit evolusi waktu yang tersisa: Tangkap evolusi untuk waktu yang tersisa melampaui segmen awal.
Gabungkan sirkuit-sirkuit tersebut: Gabungkan sirkuit AQC yang teroptimalkan dengan sirkuit evolusi yang tersisa menjadi sirkuit evolusi waktu lengkap yang siap untuk dieksekusi.

Pendekatan ini menghasilkan ansatz berkedalaman rendah untuk evolusi target, mendukung simulasi yang efisien dalam batasan perangkat keras kuantum near-term.

Menentukan porsi evolusi waktu untuk disimulasikan secara klasik

Tujuan kita adalah mensimulasikan evolusi waktu Hamiltonian model yang didefinisikan sebelumnya menggunakan evolusi Trotter. Untuk membuat proses ini efisien bagi perangkat keras kuantum, kita membagi evolusi menjadi dua segmen:

Segmen Awal: Porsi awal evolusi ini, dari $t_i = 0.0$ hingga $t_f = 0.2$ , dapat disimulasikan dengan MPS dan dapat "dikompilasi" secara efisien menggunakan AQC-Tensor. Dengan menggunakan addon Qiskit AQC-Tensor, kita membuat sirkuit terkompres untuk segmen ini, yang disebut aqc_target_circuit. Karena segmen ini akan disimulasikan pada simulator tensor-network, kita bisa menggunakan jumlah layer Trotter yang lebih banyak tanpa berdampak signifikan pada sumber daya perangkat keras. Kita menetapkan aqc_target_num_trotter_steps = 32 untuk segmen ini.
Segmen Berikutnya: Porsi evolusi yang tersisa ini, dari $t = 0.2$ hingga $t = 0.4$ , akan dieksekusi pada perangkat keras kuantum, yang disebut subsequent_circuit. Mengingat keterbatasan perangkat keras, kita bertujuan menggunakan layer Trotter sesedikit mungkin untuk menjaga kedalaman sirkuit yang terkelola. Untuk segmen ini, kita menggunakan subsequent_num_trotter_steps = 3.

Memilih waktu pemisahan

Kita memilih $t = 0.2$ sebagai waktu pemisahan untuk menyeimbangkan simulabilitas klasik dengan kelayakan perangkat keras. Di awal evolusi, entanglement dalam model XXZ tetap cukup rendah sehingga metode klasik seperti MPS dapat mengaproksimasi dengan akurat.

Saat memilih waktu pemisahan, panduan yang baik adalah memilih titik di mana entanglement masih dapat dikelola secara klasik tetapi sudah cukup menangkap evolusi untuk menyederhanakan bagian yang dieksekusi di perangkat keras. Mungkin diperlukan coba-coba untuk menemukan keseimbangan terbaik bagi Hamiltonian yang berbeda.

# Generate the AQC target circuit (initial segment)
aqc_evolution_time = 0.2
aqc_target_num_trotter_steps = 32

aqc_target_circuit = initial_state.copy()
aqc_target_circuit.compose(
    generate_time_evolution_circuit(
        hamiltonian,
        synthesis=SuzukiTrotter(reps=aqc_target_num_trotter_steps),
        time=aqc_evolution_time,
    ),
    inplace=True,
)

# Generate the subsequent circuit
subsequent_num_trotter_steps = 3
subsequent_evolution_time = 0.2

subsequent_circuit = generate_time_evolution_circuit(
    hamiltonian,
    synthesis=SuzukiTrotter(reps=subsequent_num_trotter_steps),
    time=subsequent_evolution_time,
)
subsequent_circuit.draw("mpl", fold=-1)

Output of the previous code cell

Untuk memungkinkan perbandingan yang bermakna, kita akan membuat dua sirkuit tambahan:

Sirkuit perbandingan AQC: Sirkuit ini berevolusi hingga aqc_evolution_time tetapi menggunakan durasi langkah Trotter yang sama seperti subsequent_circuit. Sirkuit ini berfungsi sebagai pembanding terhadap aqc_target_circuit, menunjukkan evolusi yang akan kita amati tanpa menggunakan jumlah langkah Trotter yang lebih banyak. Kita akan menyebut sirkuit ini sebagai aqc_comparison_circuit.
Sirkuit referensi: Sirkuit ini digunakan sebagai baseline untuk mendapatkan hasil yang tepat. Sirkuit ini mensimulasikan evolusi penuh menggunakan tensor network untuk menghitung hasil yang eksak, memberikan referensi untuk mengevaluasi efektivitas AQC-Tensor. Kita akan menyebut sirkuit ini sebagai reference_circuit.

# Generate the AQC comparison circuit
aqc_comparison_num_trotter_steps = int(
    subsequent_num_trotter_steps
    / subsequent_evolution_time
    * aqc_evolution_time
)
print(
    "Number of Trotter steps for comparison:",
    aqc_comparison_num_trotter_steps,
)

aqc_comparison_circuit = generate_time_evolution_circuit(
    hamiltonian,
    synthesis=SuzukiTrotter(reps=aqc_comparison_num_trotter_steps),
    time=aqc_evolution_time,
)

Number of Trotter steps for comparison: 3

# Generate the reference circuit
evolution_time = 0.4
reps = 200

reference_circuit = initial_state.copy()
reference_circuit.compose(
    generate_time_evolution_circuit(
        hamiltonian,
        synthesis=SuzukiTrotter(reps=reps),
        time=evolution_time,
    ),
    inplace=True,
)

Membuat ansatz dan parameter awal dari sirkuit Trotter dengan lebih sedikit langkah

Sekarang setelah kita membangun empat sirkuit kita, mari lanjutkan dengan alur kerja AQC-Tensor. Pertama, kita membangun sirkuit "baik" yang memiliki waktu evolusi yang sama dengan sirkuit target, tetapi dengan lebih sedikit langkah Trotter (dan dengan demikian lebih sedikit layer).

Kemudian kita meneruskan sirkuit "baik" ini ke fungsi generate_ansatz_from_circuit dari AQC-Tensor. Fungsi ini menganalisis konektivitas dua-Qubit dari sirkuit dan mengembalikan dua hal:

Sirkuit ansatz terparametrisasi yang umum dengan konektivitas dua-Qubit yang sama seperti sirkuit input.
Parameter yang, ketika dimasukkan ke dalam ansatz, menghasilkan sirkuit input (baik).

Segera kita akan mengambil parameter-parameter ini dan menyesuaikannya secara iteratif untuk membawa sirkuit ansatz sedekat mungkin ke target MPS.

aqc_ansatz_num_trotter_steps = 1

aqc_good_circuit = initial_state.copy()
aqc_good_circuit.compose(
    generate_time_evolution_circuit(
        hamiltonian,
        synthesis=SuzukiTrotter(reps=aqc_ansatz_num_trotter_steps),
        time=aqc_evolution_time,
    ),
    inplace=True,
)

aqc_ansatz, aqc_initial_parameters = generate_ansatz_from_circuit(
    aqc_good_circuit
)

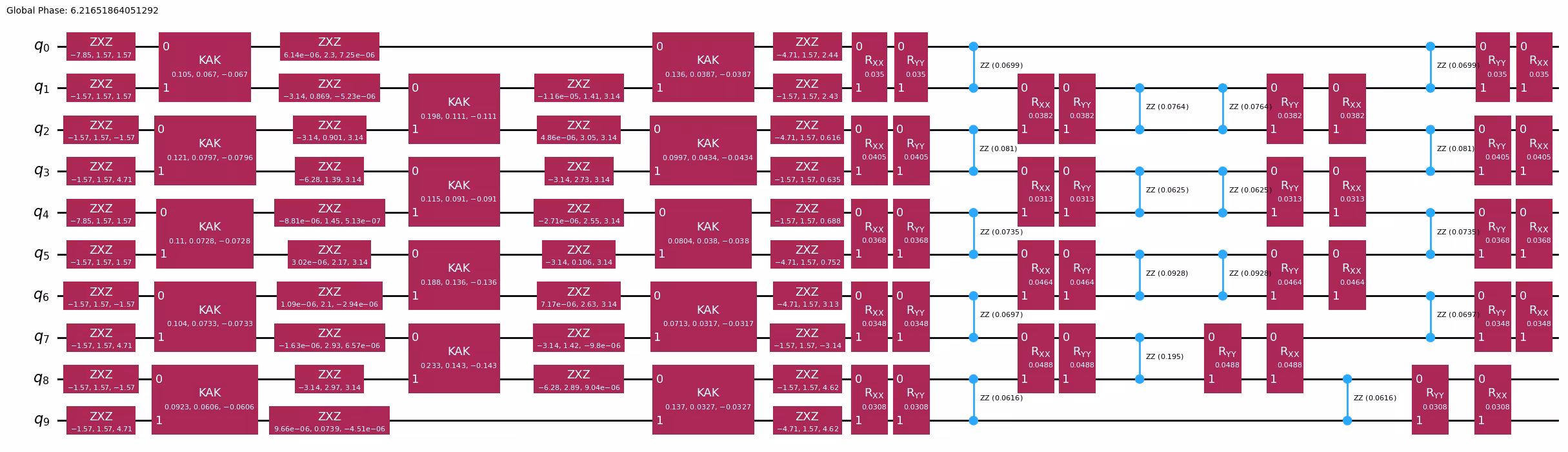

aqc_ansatz.draw("mpl", fold=-1)

Output of the previous code cell

print(f"AQC Comparison circuit: depth {aqc_comparison_circuit.depth()}")
print(f"Target circuit:         depth {aqc_target_circuit.depth()}")
print(
    f"Ansatz circuit:         depth {aqc_ansatz.depth()}, with {len(aqc_initial_parameters)} parameters"
)

AQC Comparison circuit: depth 36
Target circuit:         depth 385
Ansatz circuit:         depth 7, with 156 parameters

Memilih pengaturan untuk simulasi tensor network

Di sini, kita menggunakan simulator sirkuit matrix-product state dari Quimb, beserta jax untuk menyediakan gradient.

simulator_settings = QuimbSimulator(
    quimb.tensor.CircuitMPS, autodiff_backend="jax"
)

Selanjutnya, kita membangun representasi MPS dari state target yang akan diaproksimasi menggunakan AQC-Tensor. Representasi ini memungkinkan penanganan entanglement yang efisien, memberikan deskripsi kompak dari state kuantum untuk optimasi lebih lanjut.

aqc_target_mps = tensornetwork_from_circuit(
    aqc_target_circuit, simulator_settings
)
print("Target MPS maximum bond dimension:", aqc_target_mps.psi.max_bond())

# Obtains the reference MPS, where we can obtain the exact expectation value by examining the `local_expectation``
reference_mps = tensornetwork_from_circuit(
    reference_circuit, simulator_settings
)
reference_expval = reference_mps.local_expectation(
    quimb.pauli("Z") & quimb.pauli("Z"), (L // 2 - 1, L // 2)
).real.item()
print("Reference MPS maximum bond dimension:", reference_mps.psi.max_bond())

Target MPS maximum bond dimension: 5
Reference MPS maximum bond dimension: 7

Perlu dicatat bahwa dengan memilih jumlah langkah Trotter yang lebih banyak untuk state target, kita secara efektif telah mengurangi error Trotter-nya dibandingkan sirkuit awal. Kita dapat mengevaluasi fidelitas ( $|\langle \psi_1 | \psi_2 \rangle|^2$ ) antara state yang disiapkan oleh sirkuit awal dan state target untuk mengkuantifikasi perbedaan ini.

good_mps = tensornetwork_from_circuit(aqc_good_circuit, simulator_settings)
starting_fidelity = abs(compute_overlap(good_mps, aqc_target_mps)) ** 2
print("Starting fidelity:", starting_fidelity)

Starting fidelity: 0.9982464959067222

Mengoptimalkan parameter ansatz menggunakan perhitungan MPS

Pada langkah ini, kita mengoptimalkan parameter ansatz dengan meminimalkan fungsi biaya sederhana, MaximizeStateFidelity, menggunakan optimizer L-BFGS dari SciPy. Kita memilih kriteria berhenti untuk fidelitas yang memastikannya melampaui fidelitas sirkuit awal tanpa AQC-Tensor. Setelah ambang batas ini tercapai, sirkuit terkompres akan menunjukkan error Trotter yang lebih rendah dan kedalaman yang berkurang dibandingkan sirkuit asli. Dengan menggunakan waktu CPU tambahan, optimasi lebih lanjut dapat terus meningkatkan fidelitas.

# Setting values for the optimization
aqc_stopping_fidelity = 1
aqc_max_iterations = 500

stopping_point = 1.0 - aqc_stopping_fidelity
objective = MaximizeStateFidelity(
    aqc_target_mps, aqc_ansatz, simulator_settings
)

def callback(intermediate_result: OptimizeResult):
    fidelity = 1 - intermediate_result.fun
    print(
        f"{datetime.datetime.now()} Intermediate result: Fidelity {fidelity:.8f}"
    )
    if intermediate_result.fun < stopping_point:
        # Good enough for now
        raise StopIteration

result = minimize(
    objective,
    aqc_initial_parameters,
    method="L-BFGS-B",
    jac=True,
    options={"maxiter": aqc_max_iterations},
    callback=callback,
)
if (
    result.status
    not in (
        0,
        1,
        99,
    )
):  # 0 => success; 1 => max iterations reached; 99 => early termination via StopIteration
    raise RuntimeError(
        f"Optimization failed: {result.message} (status={result.status})"
    )

print(f"Done after {result.nit} iterations.")
aqc_final_parameters = result.x

2025-04-14 11:46:52.174235 Intermediate result: Fidelity 0.99795851
2025-04-14 11:46:52.218249 Intermediate result: Fidelity 0.99822826
2025-04-14 11:46:52.280924 Intermediate result: Fidelity 0.99829675
2025-04-14 11:46:52.356214 Intermediate result: Fidelity 0.99832474
2025-04-14 11:46:52.411609 Intermediate result: Fidelity 0.99836131
2025-04-14 11:46:52.453747 Intermediate result: Fidelity 0.99839954
2025-04-14 11:46:52.496184 Intermediate result: Fidelity 0.99846517
2025-04-14 11:46:52.542046 Intermediate result: Fidelity 0.99865029
2025-04-14 11:46:52.583679 Intermediate result: Fidelity 0.99872332
2025-04-14 11:46:52.628732 Intermediate result: Fidelity 0.99892359
2025-04-14 11:46:52.690386 Intermediate result: Fidelity 0.99900640
2025-04-14 11:46:52.759398 Intermediate result: Fidelity 0.99907169
2025-04-14 11:46:52.819496 Intermediate result: Fidelity 0.99911423
2025-04-14 11:46:52.884505 Intermediate result: Fidelity 0.99918716
2025-04-14 11:46:52.947919 Intermediate result: Fidelity 0.99921278
2025-04-14 11:46:53.012808 Intermediate result: Fidelity 0.99924853
2025-04-14 11:46:53.083626 Intermediate result: Fidelity 0.99928797
2025-04-14 11:46:53.153235 Intermediate result: Fidelity 0.99933028
2025-04-14 11:46:53.221371 Intermediate result: Fidelity 0.99935757
2025-04-14 11:46:53.286211 Intermediate result: Fidelity 0.99938140
2025-04-14 11:46:53.352391 Intermediate result: Fidelity 0.99940964
2025-04-14 11:46:53.420472 Intermediate result: Fidelity 0.99944051
2025-04-14 11:46:53.486279 Intermediate result: Fidelity 0.99946828
2025-04-14 11:46:53.552338 Intermediate result: Fidelity 0.99948723
2025-04-14 11:46:53.618688 Intermediate result: Fidelity 0.99951011
2025-04-14 11:46:53.690878 Intermediate result: Fidelity 0.99954718
2025-04-14 11:46:53.762725 Intermediate result: Fidelity 0.99956267
2025-04-14 11:46:53.829784 Intermediate result: Fidelity 0.99958949
2025-04-14 11:46:53.897477 Intermediate result: Fidelity 0.99960498
2025-04-14 11:46:53.954633 Intermediate result: Fidelity 0.99961308
2025-04-14 11:46:54.010125 Intermediate result: Fidelity 0.99962894
2025-04-14 11:46:54.064717 Intermediate result: Fidelity 0.99964121
2025-04-14 11:46:54.118892 Intermediate result: Fidelity 0.99964348
2025-04-14 11:46:54.183236 Intermediate result: Fidelity 0.99964860
2025-04-14 11:46:54.245521 Intermediate result: Fidelity 0.99965695
2025-04-14 11:46:54.305792 Intermediate result: Fidelity 0.99966398
2025-04-14 11:46:54.355819 Intermediate result: Fidelity 0.99967816
2025-04-14 11:46:54.409580 Intermediate result: Fidelity 0.99968293
2025-04-14 11:46:54.457979 Intermediate result: Fidelity 0.99968936
2025-04-14 11:46:54.505891 Intermediate result: Fidelity 0.99969223
2025-04-14 11:46:54.551084 Intermediate result: Fidelity 0.99970009
2025-04-14 11:46:54.601817 Intermediate result: Fidelity 0.99970724
2025-04-14 11:46:54.650097 Intermediate result: Fidelity 0.99970987
2025-04-14 11:46:54.714727 Intermediate result: Fidelity 0.99971237
2025-04-14 11:46:54.780052 Intermediate result: Fidelity 0.99971916
2025-04-14 11:46:54.871994 Intermediate result: Fidelity 0.99971940
2025-04-14 11:46:54.958244 Intermediate result: Fidelity 0.99972465
2025-04-14 11:46:55.011057 Intermediate result: Fidelity 0.99972763
2025-04-14 11:46:55.175339 Intermediate result: Fidelity 0.99972894
2025-04-14 11:46:56.688912 Intermediate result: Fidelity 0.99972894
Done after 50 iterations.

parameters = [float(param) for param in aqc_final_parameters]
print("Final parameters:", parameters)

Final parameters: [-7.853983035039254, 1.5707966468427772, 1.5707962768868613, -1.570798010835122, 1.570794480409574, 1.5707972214146968, -1.570796593027083, 1.5707968206822998, -1.5707959018046258, -1.5707991700969144, 1.5707965852600927, 4.712386891737442, -7.853980840717957, 1.5707967508132654, 1.5707943162503217, -1.5707955382023582, 1.5707958007156742, 1.570796096113293, -1.5707928509846847, 1.5707971042943747, -1.570797909276557, -1.5707941020637393, 1.5707980179540793, 4.712389823219363, -1.5707928752386107, 1.5707996426312891, -1.5707975640471001, -1.570794132802984, 1.5707944361599957, 4.712390747060803, 0.1048818190315936, 0.06686710468840577, -0.0668645844756557, -3.1415923537135466, 1.2374931269696063, 6.323169390432535e-07, 3.53229204771738e-08, 2.1091105688681484, 6.283186439944202, 0.12152258846156239, 0.07961752617254866, -0.07961775088604585, -1.6564278051174865e-06, 2.0771163596472384, 3.141592651630471, -6.283185775192653, 1.7691609006726954, 3.1415922910116216, 0.19837572065074083, 0.11114901449078964, -0.11115124544944892, -3.141591983034976, 0.8570788408766729, 4.201601390404146e-07, -3.141593736550978, 0.34652010942396333, 6.283186232785291, 0.13606356527241956, 0.03891676349289617, -0.03891524189533726, -1.5707965732853424, 1.5707968967088564, -0.3086133992238162, 1.5707957152428194, 1.5707968398959653, -0.32062737993080026, 0.11027416939993417, 0.0726167290795046, -0.07262020423334464, -2.3729431959735024e-06, 1.8204437429254703, 9.299060301196612e-07, -3.141592899563451, 2.103269568939461, 3.1415937539734626, 0.11536891854817125, 0.09099022308254198, -0.09098864958606581, -3.1415913307373127, 2.078429034357281, -1.509777998069368e-06, -3.1415922600663255, 1.5189162645358172, -3.1415878461323583, 0.09999070991480716, 0.04352011445148391, -0.04351849541849812, -1.570797642506462, 1.570795238023824, 0.8903442644396505, 1.5707962698006606, 1.5707946765132268, 0.9098791754570567, 0.10448284343424026, 0.07317037684936827, -0.07316718173961152, -3.141592682240966, 2.1665363080039612, -7.450882112394189e-07, -5.771181304929921e-07, 2.615334999517103, -3.1415914971653898, 0.1890887078648001, 0.13578163074571992, -0.13578078143610256, 7.156734195912883e-07, 1.7915385305413096, -5.188866034727312e-07, 1.2827742939197711e-06, 1.2348316581417487, 6.28318357406372, 0.08061187643781703, 0.03820789039271876, -0.03820731868804904, 1.5707964027727628, 1.570798734462218, 4.387336153720882, -1.570795722044763, 1.570798457375325, 4.450361734163248, 0.092360147257953, 0.06047700345049011, -0.06048592856713045, -3.141591214829027, 2.6593289993286047, -2.366937342261038e-07, 8.112162974032695e-08, 1.8907014631413432, 8.355881261853104e-07, 0.23303641819370874, 0.14331998953606456, -0.1433194488304741, -3.141591621822901, 0.7455776479558791, 3.1415914520163586, -3.1415933560496105, 0.7603938554148255, -1.6230983177616282e-06, 0.07186349688535713, 0.03197144517771341, -0.031971177878588546, -4.712389048748508, 1.5707948403165752, 1.2773619319829186, -1.5707990802172127, 1.5707957676951863, 1.289083769394045, 0.13644999397718796, 0.032761460443590046, -0.032762060585195645, -1.5707977610073176, 1.5707964181578042, -3.4826435600366983, -4.712389691708343, 1.570794277502252, 2.799088046133275]

Pada titik ini, kita hanya perlu menemukan parameter akhir untuk sirkuit ansatz. Kita kemudian bisa menggabungkan sirkuit AQC yang teroptimalkan dengan sirkuit evolusi yang tersisa untuk membuat sirkuit evolusi waktu lengkap untuk dieksekusi di perangkat keras kuantum.

aqc_final_circuit = aqc_ansatz.assign_parameters(aqc_final_parameters)
aqc_final_circuit.compose(subsequent_circuit, inplace=True)
aqc_final_circuit.draw("mpl", fold=-1)

Output of the previous code cell

Kita juga perlu menggabungkan aqc_comparison_circuit kita dengan sirkuit evolusi yang tersisa. Sirkuit ini akan digunakan untuk membandingkan performa sirkuit yang dioptimalkan AQC-Tensor dengan sirkuit asli.

aqc_comparison_circuit.compose(subsequent_circuit, inplace=True)
aqc_comparison_circuit.draw("mpl", fold=-1)

Output of the previous code cell

Langkah 2: Optimalkan masalah untuk eksekusi perangkat keras kuantum

Pilih perangkat keras. Di sini kita akan menggunakan salah satu perangkat IBM Quantum® yang tersedia dengan minimal 127 qubit.

service = QiskitRuntimeService()
backend = service.least_busy(min_num_qubits=127)
print(backend)

Kita melakukan transpilasi PUB (Circuit dan observable) agar sesuai dengan ISA (Instruction Set Architecture) backend. Dengan mengatur optimization_level=3, Transpiler mengoptimalkan Circuit agar pas dalam rantai qubit satu dimensi, mengurangi noise yang memengaruhi fidelitas Circuit. Setelah Circuit diubah ke format yang kompatibel dengan backend, kita terapkan transformasi yang sesuai pada observable agar selaras dengan tata letak qubit yang telah dimodifikasi.

pass_manager = generate_preset_pass_manager(
    backend=backend, optimization_level=3
)
isa_circuit = pass_manager.run(aqc_final_circuit)
isa_observable = observable.apply_layout(isa_circuit.layout)
print("Observable info:", isa_observable)
print("Circuit depth:", isa_circuit.depth())
isa_circuit.draw("mpl", fold=-1, idle_wires=False)

Observable info: SparsePauliOp(['IIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZZ'],
              coeffs=[1.+0.j])
Circuit depth: 111

Output dari sel kode sebelumnya

Lakukan transpilasi untuk Circuit pembanding.

isa_comparison_circuit = pass_manager.run(aqc_comparison_circuit)
isa_comparison_observable = observable.apply_layout(
    isa_comparison_circuit.layout
)
print("Observable info:", isa_comparison_observable)
print("Circuit depth:", isa_comparison_circuit.depth())
isa_comparison_circuit.draw("mpl", fold=-1, idle_wires=False)

Observable info: SparsePauliOp(['IIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZZ'],
              coeffs=[1.+0.j])
Circuit depth: 158

Output dari sel kode sebelumnya

Langkah 3: Eksekusi menggunakan primitif Qiskit

Pada langkah ini, kita mengeksekusi Circuit yang telah ditranspilasi di perangkat keras kuantum (atau backend simulasi). Menggunakan kelas EstimatorV2 dari qiskit_ibm_runtime, kita menyiapkan Estimator untuk menjalankan Circuit dan mengukur observable yang ditentukan. Hasil pekerjaan memberikan nilai ekspektasi untuk observable, memberi kita wawasan tentang performa Circuit di perangkat keras target.

estimator = Estimator(backend)
job = estimator.run([(isa_circuit, isa_observable)])
print("Job ID:", job.job_id())
job.result()

Job ID: czyhqdxd8drg008hx0yg

PrimitiveResult([PubResult(data=DataBin(evs=np.ndarray(<shape=(), dtype=float64>), stds=np.ndarray(<shape=(), dtype=float64>), ensemble_standard_error=np.ndarray(<shape=(), dtype=float64>)), metadata={'shots': 4096, 'target_precision': 0.015625, 'circuit_metadata': {}, 'resilience': {}, 'num_randomizations': 32})], metadata={'dynamical_decoupling': {'enable': False, 'sequence_type': 'XX', 'extra_slack_distribution': 'middle', 'scheduling_method': 'alap'}, 'twirling': {'enable_gates': False, 'enable_measure': True, 'num_randomizations': 'auto', 'shots_per_randomization': 'auto', 'interleave_randomizations': True, 'strategy': 'active-accum'}, 'resilience': {'measure_mitigation': True, 'zne_mitigation': False, 'pec_mitigation': False}, 'version': 2})

Lakukan eksekusi untuk Circuit pembanding.

job_comparison = estimator.run([(isa_comparison_circuit, isa_observable)])
print("Job Comparison ID:", job.job_id())
job_comparison.result()

Job Comparison ID: czyhqdxd8drg008hx0yg

PrimitiveResult([PubResult(data=DataBin(evs=np.ndarray(<shape=(), dtype=float64>), stds=np.ndarray(<shape=(), dtype=float64>), ensemble_standard_error=np.ndarray(<shape=(), dtype=float64>)), metadata={'shots': 4096, 'target_precision': 0.015625, 'circuit_metadata': {}, 'resilience': {}, 'num_randomizations': 32})], metadata={'dynamical_decoupling': {'enable': False, 'sequence_type': 'XX', 'extra_slack_distribution': 'middle', 'scheduling_method': 'alap'}, 'twirling': {'enable_gates': False, 'enable_measure': True, 'num_randomizations': 'auto', 'shots_per_randomization': 'auto', 'interleave_randomizations': True, 'strategy': 'active-accum'}, 'resilience': {'measure_mitigation': True, 'zne_mitigation': False, 'pec_mitigation': False}, 'version': 2})

Langkah 4: Pasca-proses dan kembalikan hasil dalam format klasik yang diinginkan

Dalam kasus ini, rekonstruksi tidak diperlukan. Kita bisa langsung memeriksa hasil dengan mengakses nilai ekspektasi dari output eksekusi.

# AQC results
hw_results = job.result()
hw_results_dicts = [pub_result.data.__dict__ for pub_result in hw_results]
hw_expvals = [
    pub_result_data["evs"].tolist() for pub_result_data in hw_results_dicts
]
aqc_expval = hw_expvals[0]

# AQC comparison results
hw_comparison_results = job_comparison.result()
hw_comparison_results_dicts = [
    pub_result.data.__dict__ for pub_result in hw_comparison_results
]
hw_comparison_expvals = [
    pub_result_data["evs"].tolist()
    for pub_result_data in hw_comparison_results_dicts
]
aqc_compare_expval = hw_comparison_expvals[0]

print(f"Exact:         \t{reference_expval:.4f}")
print(
    f"AQC:           \t{aqc_expval:.4f}, |∆| = {np.abs(reference_expval- aqc_expval):.4f}"
)
print(
    f"AQC Comparison:\t{aqc_compare_expval:.4f}, |∆| = {np.abs(reference_expval- aqc_compare_expval):.4f}"
)

Exact:         	-0.5252
AQC:           	-0.4903, |∆| = 0.0349
AQC Comparison:	0.5424, |∆| = 1.0676

Diagram batang untuk membandingkan hasil AQC, pembanding, dan Circuit eksak.

plt.style.use("seaborn-v0_8")

labels = ["AQC Result", "AQC Comparison Result"]
values = [abs(aqc_expval), abs(aqc_compare_expval)]

plt.figure(figsize=(10, 6))
bars = plt.bar(labels, values, color=["tab:blue", "tab:purple"])
plt.axhline(
    y=abs(reference_expval), color="red", linestyle="--", label="Exact Result"
)
plt.xlabel("Results")
plt.ylabel("Absolute Expected Value")
plt.title("AQC Result vs AQC Comparison Result (Absolute Values)")
plt.legend()
for bar in bars:
    y_val = bar.get_height()
    plt.text(
        bar.get_x() + bar.get_width() / 2.0,
        y_val,
        round(y_val, 2),
        va="bottom",
    )
plt.show()

Output dari sel kode sebelumnya

Bagian II: perluas skalanya

Bagian kedua dari tutorial ini membangun dari contoh sebelumnya dengan meningkatkan skala ke sistem yang lebih besar dengan 50 situs, mengilustrasikan cara memetakan masalah simulasi kuantum yang lebih kompleks ke Circuit kuantum yang bisa dieksekusi. Di sini, kita menjelajahi dinamika model XXZ 50-situs, sehingga kita bisa membangun dan mengoptimalkan Circuit kuantum yang cukup besar yang mencerminkan ukuran sistem yang lebih realistis.

Hamiltonian untuk model XXZ 50-situs kita didefinisikan sebagai:

\hat{\mathcal{H}}_{XXZ} = \sum_{i=1}^{L-1} J_{i,(i+1)}\left(X_i X_{(i+1)}+Y_i Y_{(i+1)}+ 2\cdot Z_i Z_{(i+1)} \right) \, ,

di mana $J_{i,(i+1)}$ adalah koefisien acak yang bersesuaian dengan sisi $(i, i+1)$ , dan $L=50$ adalah jumlah situs. Definisikan peta kopling dan sisi-sisi untuk Hamiltonian.

L = 50  # L = length of our 1D spin chain

# Generate the edge list for this spin-chain
edge_list = [(i - 1, i) for i in range(1, L)]
# Generate an edge-coloring so we can make hw-efficient circuits
even_edges = edge_list[::2]
odd_edges = edge_list[1::2]

# Instantiate a CouplingMap object
coupling_map = CouplingMap(edge_list)

# Generate random coefficients for our XXZ Hamiltonian
np.random.seed(0)
Js = np.random.rand(L - 1) + 0.5 * np.ones(L - 1)

hamiltonian = SparsePauliOp(Pauli("I" * L))
for i, edge in enumerate(even_edges + odd_edges):
    hamiltonian += SparsePauliOp.from_sparse_list(
        [
            ("XX", (edge), Js[i] / 2),
            ("YY", (edge), Js[i] / 2),
            ("ZZ", (edge), Js[i]),
        ],
        num_qubits=L,
    )

observable = SparsePauliOp.from_sparse_list(
    [("ZZ", (L // 2 - 1, L // 2), 1.0)], num_qubits=L
)

# Generate an initial state
L = hamiltonian.num_qubits
initial_state = QuantumCircuit(L)
for i in range(L):
    if i % 2:
        initial_state.x(i)

Langkah 1: Petakan masukan klasik ke masalah kuantum

Untuk masalah yang lebih besar ini, kita mulai dengan membangun Hamiltonian untuk model XXZ 50-situs, mendefinisikan interaksi spin-spin dan medan magnet eksternal di semua situs. Setelah itu, kita mengikuti tiga langkah utama:

Buat Circuit AQC yang dioptimalkan: Gunakan Trotterisasi untuk mendekati evolusi awal, lalu kompres segmen ini untuk mengurangi kedalaman Circuit.
Buat Circuit evolusi waktu tersisa: Tangkap evolusi waktu yang tersisa di luar segmen awal.
Gabungkan Circuit: Satukan Circuit AQC yang dioptimalkan dengan Circuit evolusi tersisa untuk membuat Circuit evolusi waktu yang lengkap dan siap dieksekusi. Buat Circuit target AQC (segmen awal).

aqc_evolution_time = 0.2
aqc_target_num_trotter_steps = 32

aqc_target_circuit = initial_state.copy()
aqc_target_circuit.compose(
    generate_time_evolution_circuit(
        hamiltonian,
        synthesis=SuzukiTrotter(reps=aqc_target_num_trotter_steps),
        time=aqc_evolution_time,
    ),
    inplace=True,
)

Buat Circuit berikutnya (segmen tersisa).

subsequent_num_trotter_steps = 3
subsequent_evolution_time = 0.2

subsequent_circuit = generate_time_evolution_circuit(
    hamiltonian,
    synthesis=SuzukiTrotter(reps=subsequent_num_trotter_steps),
    time=subsequent_evolution_time,
)

Buat Circuit pembanding AQC (segmen awal, tetapi dengan jumlah langkah Trotter yang sama seperti Circuit berikutnya).

# Generate the AQC comparison circuit
aqc_comparison_num_trotter_steps = int(
    subsequent_num_trotter_steps
    / subsequent_evolution_time
    * aqc_evolution_time
)
print(
    "Number of Trotter steps for comparison:",
    aqc_comparison_num_trotter_steps,
)

aqc_comparison_circuit = generate_time_evolution_circuit(
    hamiltonian,
    synthesis=SuzukiTrotter(reps=aqc_comparison_num_trotter_steps),
    time=aqc_evolution_time,
)

Number of Trotter steps for comparison: 3

Buat Circuit referensi.

evolution_time = 0.4
reps = 200

reference_circuit = initial_state.copy()
reference_circuit.compose(
    generate_time_evolution_circuit(
        hamiltonian,
        synthesis=SuzukiTrotter(reps=reps),
        time=evolution_time,
    ),
    inplace=True,
)

Buat ansatz dan parameter awal dari Circuit Trotter dengan lebih sedikit langkah.

aqc_ansatz_num_trotter_steps = 1

aqc_good_circuit = initial_state.copy()
aqc_good_circuit.compose(
    generate_time_evolution_circuit(
        hamiltonian,
        synthesis=SuzukiTrotter(reps=aqc_ansatz_num_trotter_steps),
        time=aqc_evolution_time,
    ),
    inplace=True,
)

aqc_ansatz, aqc_initial_parameters = generate_ansatz_from_circuit(
    aqc_good_circuit
)

print(f"AQC Comparison circuit: depth {aqc_comparison_circuit.depth()}")
print(f"Target circuit:         depth {aqc_target_circuit.depth()}")
print(
    f"Ansatz circuit:         depth {aqc_ansatz.depth()}, with {len(aqc_initial_parameters)} parameters"
)

AQC Comparison circuit: depth 36
Target circuit:         depth 385
Ansatz circuit:         depth 7, with 816 parameters

Atur pengaturan untuk simulasi tensor network, lalu buat representasi matrix product state dari status target untuk optimisasi. Kemudian, evaluasi fidelitas antara Circuit awal dan status target untuk mengkuantifikasi perbedaan error Trotter.

simulator_settings = QuimbSimulator(
    quimb.tensor.CircuitMPS, autodiff_backend="jax"
)

# Build the matrix-product representation of the state to be approximated by AQC
aqc_target_mps = tensornetwork_from_circuit(
    aqc_target_circuit, simulator_settings
)
print("Target MPS maximum bond dimension:", aqc_target_mps.psi.max_bond())

# Obtains the reference MPS, where we can obtain the exact expectation value by examining the `local_expectation``
reference_mps = tensornetwork_from_circuit(
    reference_circuit, simulator_settings
)
reference_expval = reference_mps.local_expectation(
    quimb.pauli("Z") & quimb.pauli("Z"), (L // 2 - 1, L // 2)
).real.item()

# Compute the starting fidelity
good_mps = tensornetwork_from_circuit(aqc_good_circuit, simulator_settings)
starting_fidelity = abs(compute_overlap(good_mps, aqc_target_mps)) ** 2
print("Starting fidelity:", starting_fidelity)

Target MPS maximum bond dimension: 5
Starting fidelity: 0.9926466919924161

Untuk mengoptimalkan parameter ansatz, kita meminimalkan fungsi biaya MaximizeStateFidelity menggunakan optimizer L-BFGS dari SciPy, dengan kriteria berhenti yang ditetapkan untuk melampaui fidelitas Circuit awal tanpa AQC-Tensor. Ini memastikan Circuit yang dikompres memiliki error Trotter yang lebih rendah sekaligus kedalaman yang berkurang.

# Setting values for the optimization
aqc_stopping_fidelity = 1
aqc_max_iterations = 500

stopping_point = 1.0 - aqc_stopping_fidelity
objective = MaximizeStateFidelity(
    aqc_target_mps, aqc_ansatz, simulator_settings
)

def callback(intermediate_result: OptimizeResult):
    fidelity = 1 - intermediate_result.fun
    print(
        f"{datetime.datetime.now()} Intermediate result: Fidelity {fidelity:.8f}"
    )
    if intermediate_result.fun < stopping_point:
        # Good enough for now
        raise StopIteration

result = minimize(
    objective,
    aqc_initial_parameters,
    method="L-BFGS-B",
    jac=True,
    options={"maxiter": aqc_max_iterations},
    callback=callback,
)
if (
    result.status
    not in (
        0,
        1,
        99,
    )
):  # 0 => success; 1 => max iterations reached; 99 => early termination via StopIteration
    raise RuntimeError(
        f"Optimization failed: {result.message} (status={result.status})"
    )

print(f"Done after {result.nit} iterations.")
aqc_final_parameters = result.x

2025-04-14 11:48:28.705807 Intermediate result: Fidelity 0.99795851
2025-04-14 11:48:28.743265 Intermediate result: Fidelity 0.99822826
2025-04-14 11:48:28.776629 Intermediate result: Fidelity 0.99829675
2025-04-14 11:48:28.816153 Intermediate result: Fidelity 0.99832474
2025-04-14 11:48:28.856437 Intermediate result: Fidelity 0.99836131
2025-04-14 11:48:28.896432 Intermediate result: Fidelity 0.99839954
2025-04-14 11:48:28.936670 Intermediate result: Fidelity 0.99846517
2025-04-14 11:48:28.982069 Intermediate result: Fidelity 0.99865029
2025-04-14 11:48:29.026130 Intermediate result: Fidelity 0.99872332
2025-04-14 11:48:29.067426 Intermediate result: Fidelity 0.99892359
2025-04-14 11:48:29.110742 Intermediate result: Fidelity 0.99900640
2025-04-14 11:48:29.161362 Intermediate result: Fidelity 0.99907169
2025-04-14 11:48:29.207933 Intermediate result: Fidelity 0.99911423
2025-04-14 11:48:29.266772 Intermediate result: Fidelity 0.99918716
2025-04-14 11:48:29.331727 Intermediate result: Fidelity 0.99921278
2025-04-14 11:48:29.401694 Intermediate result: Fidelity 0.99924853
2025-04-14 11:48:29.467980 Intermediate result: Fidelity 0.99928797
2025-04-14 11:48:29.533281 Intermediate result: Fidelity 0.99933028
2025-04-14 11:48:29.600833 Intermediate result: Fidelity 0.99935757
2025-04-14 11:48:29.670816 Intermediate result: Fidelity 0.99938140
2025-04-14 11:48:29.736928 Intermediate result: Fidelity 0.99940964
2025-04-14 11:48:29.802931 Intermediate result: Fidelity 0.99944051
2025-04-14 11:48:29.869177 Intermediate result: Fidelity 0.99946828
2025-04-14 11:48:29.940156 Intermediate result: Fidelity 0.99948723
2025-04-14 11:48:30.005751 Intermediate result: Fidelity 0.99951011
2025-04-14 11:48:30.070853 Intermediate result: Fidelity 0.99954718
2025-04-14 11:48:30.139171 Intermediate result: Fidelity 0.99956267
2025-04-14 11:48:30.210506 Intermediate result: Fidelity 0.99958949
2025-04-14 11:48:30.279647 Intermediate result: Fidelity 0.99960498
2025-04-14 11:48:30.348016 Intermediate result: Fidelity 0.99961308
2025-04-14 11:48:30.414311 Intermediate result: Fidelity 0.99962894
2025-04-14 11:48:30.488910 Intermediate result: Fidelity 0.99964121
2025-04-14 11:48:30.561298 Intermediate result: Fidelity 0.99964348
2025-04-14 11:48:30.632214 Intermediate result: Fidelity 0.99964860
2025-04-14 11:48:30.705703 Intermediate result: Fidelity 0.99965695
2025-04-14 11:48:30.775679 Intermediate result: Fidelity 0.99966398
2025-04-14 11:48:30.842629 Intermediate result: Fidelity 0.99967816
2025-04-14 11:48:30.912357 Intermediate result: Fidelity 0.99968293
2025-04-14 11:48:30.979420 Intermediate result: Fidelity 0.99968936
2025-04-14 11:48:31.049196 Intermediate result: Fidelity 0.99969223
2025-04-14 11:48:31.125391 Intermediate result: Fidelity 0.99970009
2025-04-14 11:48:31.201256 Intermediate result: Fidelity 0.99970724
2025-04-14 11:48:31.272424 Intermediate result: Fidelity 0.99970987
2025-04-14 11:48:31.338907 Intermediate result: Fidelity 0.99971237
2025-04-14 11:48:31.404800 Intermediate result: Fidelity 0.99971916
2025-04-14 11:48:31.475226 Intermediate result: Fidelity 0.99971940
2025-04-14 11:48:31.547746 Intermediate result: Fidelity 0.99972465
2025-04-14 11:48:31.622827 Intermediate result: Fidelity 0.99972763
2025-04-14 11:48:31.819516 Intermediate result: Fidelity 0.99972894
2025-04-14 11:48:33.444538 Intermediate result: Fidelity 0.99972894
Done after 50 iterations.

parameters = [float(param) for param in aqc_final_parameters]

Bangun Circuit akhir untuk transpilasi dengan merakit ansatz yang dioptimalkan bersama Circuit evolusi waktu tersisa.

aqc_final_circuit = aqc_ansatz.assign_parameters(aqc_final_parameters)
aqc_final_circuit.compose(subsequent_circuit, inplace=True)

aqc_comparison_circuit.compose(subsequent_circuit, inplace=True)

Langkah 2: Optimalkan masalah untuk eksekusi perangkat keras kuantum

Pilih backend.

service = QiskitRuntimeService()
backend = service.least_busy(min_num_qubits=127)
print(backend)

Transpilasi Circuit yang telah selesai di perangkat keras target, mempersiapkannya untuk eksekusi. Circuit ISA yang dihasilkan kemudian dapat dikirim untuk dieksekusi di backend.

pass_manager = generate_preset_pass_manager(
    backend=backend, optimization_level=3
)
isa_circuit = pass_manager.run(aqc_final_circuit)
isa_observable = observable.apply_layout(isa_circuit.layout)
print("Observable info:", isa_observable)
print("Circuit depth:", isa_circuit.depth())
isa_circuit.draw("mpl", fold=-1, idle_wires=False)

Observable info: SparsePauliOp(['IIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII'],
              coeffs=[1.+0.j])
Circuit depth: 122

Output dari sel kode sebelumnya

isa_comparison_circuit = pass_manager.run(aqc_comparison_circuit)
isa_comparison_observable = observable.apply_layout(
    isa_comparison_circuit.layout
)
print("Observable info:", isa_comparison_observable)
print("Circuit depth:", isa_comparison_circuit.depth())
isa_comparison_circuit.draw("mpl", fold=-1, idle_wires=False)

Observable info: SparsePauliOp(['IIIIIIIIIIIIIIIIIIIIIIIIIIIIIIZZIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIIII'],
              coeffs=[1.+0.j])
Circuit depth: 158

Output dari sel kode sebelumnya

Langkah 3: Eksekusi menggunakan primitif Qiskit

Pada langkah ini, kita menjalankan Circuit yang telah ditranspilasi di perangkat keras kuantum (atau backend simulasi) menggunakan EstimatorV2 dari qiskit_ibm_runtime untuk mengukur observable yang ditentukan. Hasil pekerjaan akan memberikan wawasan berharga tentang performa Circuit di perangkat keras target.

Untuk contoh skala besar ini, kita akan menjelajahi cara memanfaatkan EstimatorOptions untuk mengelola dan mengontrol parameter eksperimen perangkat keras kita dengan lebih baik. Meskipun pengaturan ini opsional, pengaturan ini berguna untuk melacak parameter eksperimen dan menyempurnakan opsi eksekusi untuk hasil yang optimal.

Untuk daftar lengkap opsi eksekusi yang tersedia, lihat dokumentasi qiskit-ibm-runtime.

twirling_options = {
    "enable_gates": True,
    "enable_measure": True,
    "num_randomizations": 300,
    "shots_per_randomization": 100,
    "strategy": "active",
}

zne_options = {
    "amplifier": "gate_folding",
    "noise_factors": [1, 2, 3],
    "extrapolated_noise_factors": list(np.linspace(0, 3, 31)),
    "extrapolator": ["exponential", "linear", "fallback"],
}

meas_learning_options = {
    "num_randomizations": 512,
    "shots_per_randomization": 512,
}

resilience_options = {
    "measure_mitigation": True,
    "zne_mitigation": True,
    "zne": zne_options,
    "measure_noise_learning": meas_learning_options,
}

estimator_options = {
    "resilience": resilience_options,
    "twirling": twirling_options,
}

estimator = Estimator(backend, options=estimator_options)

job = estimator.run([(isa_circuit, isa_observable)])
print("Job ID:", job.job_id())
job.result()

Job ID: czyjx6crxz8g008f63r0

PrimitiveResult([PubResult(data=DataBin(evs=np.ndarray(<shape=(), dtype=float64>), stds=np.ndarray(<shape=(), dtype=float64>), evs_noise_factors=np.ndarray(<shape=(3,), dtype=float64>), stds_noise_factors=np.ndarray(<shape=(3,), dtype=float64>), ensemble_stds_noise_factors=np.ndarray(<shape=(3,), dtype=float64>), evs_extrapolated=np.ndarray(<shape=(3, 31), dtype=float64>), stds_extrapolated=np.ndarray(<shape=(3, 31), dtype=float64>)), metadata={'shots': 30000, 'target_precision': 0.005773502691896258, 'circuit_metadata': {}, 'resilience': {'zne': {'extrapolator': 'exponential'}}, 'num_randomizations': 300})], metadata={'dynamical_decoupling': {'enable': False, 'sequence_type': 'XX', 'extra_slack_distribution': 'middle', 'scheduling_method': 'alap'}, 'twirling': {'enable_gates': True, 'enable_measure': True, 'num_randomizations': 300, 'shots_per_randomization': 100, 'interleave_randomizations': True, 'strategy': 'active'}, 'resilience': {'measure_mitigation': True, 'zne_mitigation': True, 'pec_mitigation': False, 'zne': {'noise_factors': [1, 2, 3], 'extrapolator': ['exponential', 'linear', 'fallback'], 'extrapolated_noise_factors': [0, 0.1, 0.2, 0.30000000000000004, 0.4, 0.5, 0.6000000000000001, 0.7000000000000001, 0.8, 0.9, 1, 1.1, 1.2000000000000002, 1.3, 1.4000000000000001, 1.5, 1.6, 1.7000000000000002, 1.8, 1.9000000000000001, 2, 2.1, 2.2, 2.3000000000000003, 2.4000000000000004, 2.5, 2.6, 2.7, 2.8000000000000003, 2.9000000000000004, 3]}}, 'version': 2})

job_comparison = estimator.run([(isa_comparison_circuit, isa_observable)])
print("Job Comparison ID:", job.job_id())
job_comparison.result()

Job Comparison ID: czyjx6crxz8g008f63r0

PrimitiveResult([PubResult(data=DataBin(evs=np.ndarray(<shape=(), dtype=float64>), stds=np.ndarray(<shape=(), dtype=float64>), evs_noise_factors=np.ndarray(<shape=(3,), dtype=float64>), stds_noise_factors=np.ndarray(<shape=(3,), dtype=float64>), ensemble_stds_noise_factors=np.ndarray(<shape=(3,), dtype=float64>), evs_extrapolated=np.ndarray(<shape=(3, 31), dtype=float64>), stds_extrapolated=np.ndarray(<shape=(3, 31), dtype=float64>)), metadata={'shots': 30000, 'target_precision': 0.005773502691896258, 'circuit_metadata': {}, 'resilience': {'zne': {'extrapolator': 'exponential'}}, 'num_randomizations': 300})], metadata={'dynamical_decoupling': {'enable': False, 'sequence_type': 'XX', 'extra_slack_distribution': 'middle', 'scheduling_method': 'alap'}, 'twirling': {'enable_gates': True, 'enable_measure': True, 'num_randomizations': 300, 'shots_per_randomization': 100, 'interleave_randomizations': True, 'strategy': 'active'}, 'resilience': {'measure_mitigation': True, 'zne_mitigation': True, 'pec_mitigation': False, 'zne': {'noise_factors': [1, 2, 3], 'extrapolator': ['exponential', 'linear', 'fallback'], 'extrapolated_noise_factors': [0, 0.1, 0.2, 0.30000000000000004, 0.4, 0.5, 0.6000000000000001, 0.7000000000000001, 0.8, 0.9, 1, 1.1, 1.2000000000000002, 1.3, 1.4000000000000001, 1.5, 1.6, 1.7000000000000002, 1.8, 1.9000000000000001, 2, 2.1, 2.2, 2.3000000000000003, 2.4000000000000004, 2.5, 2.6, 2.7, 2.8000000000000003, 2.9000000000000004, 3]}}, 'version': 2})

Langkah 4: Pasca-proses dan kembalikan hasil dalam format klasik yang diinginkan

Di sini, tidak ada rekonstruksi yang diperlukan, seperti sebelumnya; kita bisa langsung mengakses nilai ekspektasi dari output eksekusi untuk memeriksa hasilnya.

# AQC results
hw_results = job.result()
hw_results_dicts = [pub_result.data.__dict__ for pub_result in hw_results]
hw_expvals = [
    pub_result_data["evs"].tolist() for pub_result_data in hw_results_dicts
]
aqc_expval = hw_expvals[0]

# AQC comparison results
hw_comparison_results = job_comparison.result()
hw_comparison_results_dicts = [
    pub_result.data.__dict__ for pub_result in hw_comparison_results
]
hw_comparison_expvals = [
    pub_result_data["evs"].tolist()
    for pub_result_data in hw_comparison_results_dicts
]
aqc_compare_expval = hw_comparison_expvals[0]

print(f"Exact:         \t{reference_expval:.4f}")
print(
    f"AQC:           \t{aqc_expval:.4f}, |∆| = {np.abs(reference_expval- aqc_expval):.4f}"
)
print(
    f"AQC Comparison:\t{aqc_compare_expval:.4f}, |∆| = {np.abs(reference_expval- aqc_compare_expval):.4f}"
)

Exact:         	-0.5888
AQC:           	-0.4809, |∆| = 0.1078
AQC Comparison:	1.1764, |∆| = 1.7652

Plot hasil AQC, pembanding, dan Circuit eksak untuk model XXZ 50-situs.

labels = ["AQC Result", "AQC Comparison Result"]
values = [abs(aqc_expval), abs(aqc_compare_expval)]

plt.figure(figsize=(10, 6))
bars = plt.bar(labels, values, color=["tab:blue", "tab:purple"])
plt.axhline(
    y=abs(reference_expval), color="red", linestyle="--", label="Exact Result"
)
plt.xlabel("Results")
plt.ylabel("Absolute Expected Value")
plt.title("AQC Result vs AQC Comparison Result (Absolute Values)")
plt.legend()
for bar in bars:
    y_val = bar.get_height()
    plt.text(
        bar.get_x() + bar.get_width() / 2.0,
        y_val,
        round(y_val, 2),
        va="bottom",
    )

plt.show()

Output dari sel kode sebelumnya

Kesimpulan

Tutorial ini mendemonstrasikan cara menggunakan Approximate Quantum Compilation dengan tensor network (AQC-Tensor) untuk mengompres dan mengoptimalkan Circuit dalam mensimulasikan dinamika kuantum pada skala besar. Dengan memanfaatkan model Heisenberg kecil maupun besar, kita menerapkan AQC-Tensor untuk mengurangi kedalaman Circuit yang diperlukan dalam evolusi waktu Trotterisasi. Dengan membuat ansatz berparameter dari Circuit Trotter yang disederhanakan dan mengoptimalkannya dengan teknik matrix product state (MPS), kita berhasil mendapatkan aproksimasi kedalaman rendah dari evolusi target yang akurat sekaligus efisien.

Alur kerja di sini menyoroti keunggulan utama AQC-Tensor dalam menskalakan simulasi kuantum:

Kompresi Circuit yang signifikan: AQC-Tensor mengurangi kedalaman Circuit yang dibutuhkan untuk evolusi waktu yang kompleks, meningkatkan kelayakannya di perangkat saat ini.
Optimisasi yang efisien: Pendekatan MPS memberikan kerangka yang kuat untuk optimisasi parameter, menyeimbangkan fidelitas dengan efisiensi komputasi.
Eksekusi siap perangkat keras: Melakukan transpilasi Circuit akhir yang dioptimalkan memastikannya memenuhi batasan perangkat keras kuantum target.

Seiring munculnya perangkat kuantum yang lebih besar dan algoritma yang lebih canggih, teknik seperti AQC-Tensor akan menjadi sangat penting untuk menjalankan simulasi kuantum yang kompleks di perangkat keras near-term, menunjukkan kemajuan yang menjanjikan dalam mengelola kedalaman dan fidelitas untuk aplikasi kuantum yang skalabel.

Survei tutorial

Mohon isi survei singkat ini untuk memberikan umpan balik tentang tutorial ini. Masukan Anda akan membantu kami meningkatkan konten dan pengalaman pengguna.

Tautan ke survei

Note: This survey is provided by IBM Quantum and relates to the original English content. To give feedback on doQumentation's website, translations, or code execution, please open a GitHub issue.

Source: IBM Quantum docs — updated 13 Feb 2026

English version on doQumentation — updated 7 Mei 2026

This translation based on the English version of 9 Apr 2026

Latar Belakang​

Prasyarat​

Pengaturan​

Bagian I. Contoh skala kecil​

Hamiltonian model dan observabel​

Menyiapkan Hamiltonian dan observabel​

Langkah 1: Memetakan input klasik ke masalah kuantum​

Menentukan porsi evolusi waktu untuk disimulasikan secara klasik​

Memilih waktu pemisahan​

Membuat ansatz dan parameter awal dari sirkuit Trotter dengan lebih sedikit langkah​

Memilih pengaturan untuk simulasi tensor network​

Mengoptimalkan parameter ansatz menggunakan perhitungan MPS​

Langkah 2: Optimalkan masalah untuk eksekusi perangkat keras kuantum​

Langkah 3: Eksekusi menggunakan primitif Qiskit​

Langkah 4: Pasca-proses dan kembalikan hasil dalam format klasik yang diinginkan​

Bagian II: perluas skalanya​

Langkah 1: Petakan masukan klasik ke masalah kuantum​

Langkah 2: Optimalkan masalah untuk eksekusi perangkat keras kuantum​

Langkah 3: Eksekusi menggunakan primitif Qiskit​

Langkah 4: Pasca-proses dan kembalikan hasil dalam format klasik yang diinginkan​

Kesimpulan​

Survei tutorial​

Latar Belakang

Prasyarat

Pengaturan

Bagian I. Contoh skala kecil

Hamiltonian model dan observabel

Menyiapkan Hamiltonian dan observabel

Langkah 1: Memetakan input klasik ke masalah kuantum

Menentukan porsi evolusi waktu untuk disimulasikan secara klasik

Memilih waktu pemisahan

Membuat ansatz dan parameter awal dari sirkuit Trotter dengan lebih sedikit langkah

Memilih pengaturan untuk simulasi tensor network

Mengoptimalkan parameter ansatz menggunakan perhitungan MPS

Langkah 2: Optimalkan masalah untuk eksekusi perangkat keras kuantum

Langkah 3: Eksekusi menggunakan primitif Qiskit

Langkah 4: Pasca-proses dan kembalikan hasil dalam format klasik yang diinginkan

Bagian II: perluas skalanya

Langkah 1: Petakan masukan klasik ke masalah kuantum

Langkah 2: Optimalkan masalah untuk eksekusi perangkat keras kuantum

Langkah 3: Eksekusi menggunakan primitif Qiskit

Langkah 4: Pasca-proses dan kembalikan hasil dalam format klasik yang diinginkan

Kesimpulan

Survei tutorial
