Warm-start QAOA dengan Optimization Mapper Qiskit addon

Perkiraan penggunaan: 9 menit pada Heron r3 (CATATAN: Ini hanya perkiraan. Waktu eksekusi Anda mungkin bervariasi.)

Hasil pembelajaran

• Cara memetakan masalah max-cut ke formulasi Quadratic Unconstrained Binary Optimization (QUBO) kuantum menggunakan qiskit-addon-opt-mapper

• Cara mengimplementasikan dan menjalankan QAOA standar pada simulator

• Cara menerapkan WS-QAOA dengan menghitung relaksasi quadratic program (QP) dan membangun circuit warm-start

• Cara membandingkan konvergensi energi dan kualitas solusi antara QAOA standar dan WS-QAOA

Prasyarat

• Tutorial QAOA

• Tutorial QAOA lanjutan

Latar belakang

Quantum Approximate Optimization Algorithm (QAOA) adalah algoritma hybrid kuantum-klasik yang dirancang untuk menyelesaikan masalah optimisasi kombinatorial seperti max-cut dan formulasi QUBO umum. Untuk pengantar dasar mengenai QAOA di Qiskit, lihat tutorial QAOA; untuk teknik pembuatan circuit yang lebih lanjut, lihat tutorial QAOA lanjutan.

Pada QAOA standar:

• State awal adalah superposisi seragam $|+\rangle^{\otimes n}$.
• Parameter variasional diinisialisasi secara acak.
• Optimizer klasik mencari parameter yang meminimalkan fungsi biaya.

Namun, untuk ukuran masalah praktis dan hardware kuantum yang noisy, inisialisasi acak dapat menyebabkan konvergensi yang lambat, minimum lokal yang buruk, dan biaya optimisasi yang meningkat.

Warm-start QAOA (WS-QAOA) memperbaiki hal ini dengan memasukkan wawasan optimisasi klasik langsung ke dalam circuit kuantum. Tutorial ini mengikuti metode yang diperkenalkan oleh Egger, Mareček, dan Woerner dalam Warm-starting quantum optimization. Ide utamanya adalah:

1. Menyelesaikan relaksasi kontinu dari masalah biner asli (quadratic program pada $[0,1]^n$ alih-alih $\{0,1\}^n$).

2. Mengkodekan solusi relaksasi $c^*_i \in [0,1]$ ke dalam state awal khusus dengan menggunakan sudut rotasi $Y$, $\theta_i = 2\arcsin(\sqrt{c^*_i})$, sehingga qubit $i$ dimulai dalam state yang probabilitas mengukur $|1\rangle$-nya adalah $c^*_i$.

3. Mengganti mixer $X$ standar dengan mixer khusus yang ground state-nya adalah state awal warm-start, memastikan algoritma dimulai dekat dengan solusi klasik dan dapat menjelajahi lingkungannya.

Parameter regularisasi $\varepsilon \in [0, 0.5]$ memotong $c^*_i$ menjauh dari 0 dan 1 untuk menghindari masalah reachability; qubit yang diinisialisasi dalam $|0\rangle$ atau $|1\rangle$ tidak dapat digerakkan oleh Hamiltonian biaya. Pada $\varepsilon = 0.5$, WS-QAOA tereduksi persis menjadi QAOA standar.

Pemodelan masalah menggunakan paket qiskit-addon-opt-mapper, yang kelas aplikasi Maxcut-nya membangun QUBO langsung dari sebuah graf, dan yang converter serta translator-nya memetakan masalah yang dihasilkan ke Hamiltonian kuantum.

Persyaratan

Sebelum memulai tutorial ini, pastikan Anda telah menginstal hal-hal berikut:

• Qiskit SDK v2.0 atau yang lebih baru, dengan dukungan visualisasi

• Qiskit Runtime v0.43 atau yang lebih baru (pip install qiskit-ibm-runtime)

• Optimization Mapper Qiskit addon (pip install qiskit-addon-opt-mapper)

• SciPy (pip install scipy)

• NetworkX (pip install networkx)

Pengaturan

Impor semua library yang diperlukan dan definisikan fungsi bantuan yang digunakan sepanjang tutorial ini.

# Added by doQumentation — required packages for this notebook
!pip install -q matplotlib networkx numpy qiskit qiskit-addon-opt-mapper qiskit-ibm-runtime scipy

import numpy as np
import matplotlib.pyplot as plt
import networkx as nx
from scipy.optimize import minimize

from qiskit.circuit import QuantumCircuit, ParameterVector
from qiskit.circuit.library import qaoa_ansatz
from qiskit.quantum_info import Statevector
from qiskit.primitives import StatevectorEstimator, StatevectorSampler
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager
from qiskit_ibm_runtime import (
    QiskitRuntimeService,
    Session,
    EstimatorOptions,
    EstimatorV2 as Estimator,
    SamplerV2 as Sampler,
)

from qiskit_addon_opt_mapper.applications import Maxcut
from qiskit_addon_opt_mapper.converters import OptimizationProblemToQubo
from qiskit_addon_opt_mapper.translators import to_ising

Contoh simulator skala kecil

Kita menggunakan masalah max-cut kecil pada graf berbobot sebagai contoh acuan sepanjang tutorial ini. Max-cut menanyakan: diberikan graf $G=(V,E)$ dengan bobot edge $w_{ij}$, temukan partisi vertex menjadi dua himpunan $S$ dan $\bar{S}$ yang memaksimalkan total bobot edge yang melintasi cut.

Sebagai masalah minimisasi QUBO, max-cut dapat ditulis sebagai: $\min_{x \in \{0,1\}^n} -\sum_{(i,j) \in E} w_{ij}(x_i + x_j - 2x_i x_j)$

Kita menggunakan graf empat node agar tetap dapat ditangani pada simulator.

Langkah 1: Memetakan input klasik ke masalah kuantum

Kita mendefinisikan masalah max-cut menggunakan kelas aplikasi Maxcut dari qiskit-addon-opt-mapper, yang membangun formulasi QUBO langsung dari sebuah graf. Kemudian kita mengonversinya menjadi QUBO dan menerjemahkannya menjadi Hamiltonian Ising (SparsePauliOp) yang sesuai untuk QAOA. Kita juga menyelesaikan relaksasi kontinu dari QUBO — mengganti batasan biner $x_i \in \{0,1\}$ dengan $x_i \in [0,1]$ — untuk mendapatkan titik awal warm-start $c^*$.

# Define a 4-node weighted graph for the max-cut problem
n_nodes = 4
edges = [(0, 1, 1.0), (0, 2, 1.0), (1, 2, 1.0), (1, 3, 1.0), (2, 3, 1.0)]

G = nx.Graph()
G.add_nodes_from(range(n_nodes))
G.add_weighted_edges_from(edges)

pos = nx.spring_layout(G, seed=42)
edge_labels = {(u, v): d["weight"] for u, v, d in G.edges(data=True)}

fig, ax = plt.subplots(figsize=(4, 3))
nx.draw(G, pos, with_labels=True, node_color="lightblue", ax=ax)
nx.draw_networkx_edge_labels(G, pos, edge_labels=edge_labels, ax=ax)
ax.set_title("Max-Cut graph")
plt.tight_layout()
plt.show()

Graf ini memiliki lima edge. Max-cut optimal mempartisi node menjadi $S = \{0, 3\}$ dan $\bar{S} = \{1, 2\}$ (atau komplemennya), memutus empat dari lima edge untuk nilai cut sebesar 4.

# Build the max-cut problem directly from the NetworkX graph using the
# Maxcut application class. Internally it constructs the QUBO
#   minimize  -sum_{(i,j) in E} w_ij * (x_i + x_j - 2*x_i*x_j)
# (each edge contributes -w to the linear terms and +2w to the quadratic
# term), so we get the same OptimizationProblem without the boilerplate.
maxcut = Maxcut(G)
prob = maxcut.to_optimization_problem()
print(prob.prettyprint())

Problem name: Max-cut

Maximize
  -2*x_0*x_1 - 2*x_0*x_2 - 2*x_1*x_2 - 2*x_1*x_3 - 2*x_2*x_3 + 2*x_0 + 3*x_1
  + 3*x_2 + 2*x_3

Subject to
  No constraints

  Binary variables (4)
    x_0 x_1 x_2 x_3

Kelas Maxcut membungkus konstruksi QUBO sehingga kita tidak perlu menjabarkan objektif max-cut secara manual. Objektif yang dicetak menunjukkan koefisien linear tiap variabel (seberapa besar kontribusinya secara individu terhadap cut) dan koefisien kuadratik tiap cross-term (penalti untuk menempatkan dua node bertetangga pada sisi yang sama). OptimizationProblem yang mendasarinya, yang dikembalikan oleh to_optimization_problem(), mendukung variabel biner, integer, kontinu, dan spin, dan merupakan objek yang sama yang diharapkan oleh converter dan translator yang digunakan pada langkah berikutnya.

# Convert the OptimizationProblem to a QUBO, then translate to an Ising Hamiltonian
#
# The substitution x_i = (1 - z_i)/2  maps binary variables to spin operators,
# yielding a Hamiltonian H_C = sum_i h_i Z_i + sum_{i<j} J_ij Z_i Z_j + constant.
# QAOA minimizes <H_C> to find the ground state, which encodes the optimal cut.
converter = OptimizationProblemToQubo()
qubo = converter.convert(prob)

cost_operator, offset = to_ising(qubo)
n_qubits = cost_operator.num_qubits

print(f"Cost Hamiltonian H_C ({n_qubits} qubits):")
print(cost_operator)
print(f"\nOffset (constant shift): {offset}")
print("  QUBO value = Ising energy + offset")

Cost Hamiltonian H_C (4 qubits):
SparsePauliOp(['IIZZ', 'IZIZ', 'IZZI', 'ZIZI', 'ZZII'],
              coeffs=[0.5+0.j, 0.5+0.j, 0.5+0.j, 0.5+0.j, 0.5+0.j])

Offset (constant shift): -2.5
  QUBO value = Ising energy + offset

Translator to_ising mengembalikan SparsePauliOp yang merepresentasikan $H_C$ dan offset skalar sedemikian sehingga $\text{QUBO value} = \langle H_C \rangle + \text{offset}$. Untuk masalah max-cut ini dengan semua bobot unit, $h_i = 0$ untuk semua qubit (graf ini simetris dalam suku linear setelah substitusi $x_i \to z_i$), dan tiap edge berkontribusi kopling $Z_i Z_j$ dengan kekuatan $+0.5$. Nilai eigen minimum dari $H_C$ sesuai dengan max cut.

# Solve the continuous (QP) relaxation to obtain the warm-start point c*
#
# The QP relaxation replaces the binary constraint x_i in {0,1} with x_i in [0,1]
# and minimizes the same quadratic objective. Its solution c*_i gives the
# probability that variable i should be 1 according to the classical relaxation.
#
# The max-cut QUBO has a non-convex quadratic matrix (negative eigenvalues),
# so the relaxed problem has multiple local minima. A naive single start from
# [0.5,...,0.5] converges to the symmetric saddle point c* = [0.5,...,0.5],
# which carries no useful structural information about the problem.
# Multi-start optimization is used to reliably find the global minimum.
Q = qubo.objective.quadratic.to_array(symmetric=True)
mu = qubo.objective.linear.to_array()

def qp_objective(x_cont):
    """Continuous relaxation of the QUBO objective."""
    return x_cont @ Q @ x_cont + mu @ x_cont + qubo.objective.constant

bounds = [(0.0, 1.0)] * n_qubits

rng = np.random.default_rng(42)
best_val = np.inf
c_star = None
for _ in range(200):
    x0 = rng.uniform(0.0, 1.0, n_qubits)
    result = minimize(qp_objective, x0, method="L-BFGS-B", bounds=bounds)
    if result.fun < best_val:
        best_val = result.fun
        c_star = result.x

print(f"QP relaxation solution c* = {np.round(c_star, 4)}")
print(f"QP objective value        = {best_val:.4f}")

QP relaxation solution c* = [1. 0. 0. 1.]
QP objective value        = -4.0000

Multi-start solver menemukan $c^* = [1, 0, 0, 1]$ (atau komplemennya $[0, 1, 1, 0]$), yang merupakan solusi biner optimal sebenarnya. Untuk masalah ini relaksasi QP bersifat tight, minimum kontinu bertepatan dengan optimum integer, artinya relaksasi tersebut langsung mengidentifikasi cut terbaik. Setelah regularisasi dengan $\varepsilon = 0.25$ pada Langkah 2, solusi ini akan dikodekan ke dalam state awal warm-start.

Langkah 2: Mengoptimalkan masalah untuk eksekusi hardware kuantum

Kita membangun dua circuit QAOA dan menyiapkan sudut warm-start dari solusi QP.

QAOA standar menggunakan superposisi seragam $|+\rangle^{\otimes n}$ sebagai state awal dan mixer $X$ standar $H_M = -\sum_i X_i$, yang diimplementasikan sebagai $\prod_i R_X(-2\beta)$ per layer.

Warm-start QAOA (WS-QAOA) dari [1] membuat dua perubahan struktural per qubit $i$:

• State awal: $R_Y(\theta_i)|0\rangle$ dengan $\theta_i = 2\arcsin(\sqrt{c^*_i})$, sehingga probabilitas mengukur $|1\rangle$ sama dengan $c^*_i$.
• Mixer khusus: $R_Y(\theta_i)\, R_Z(-2\beta)\, R_Y(-\theta_i)$, yang memiliki $R_Y(\theta_i)|0\rangle$ sebagai ground state-nya. Ini berarti WS-QAOA dimulai pada ground state dari mixer-nya sendiri, sifat yang sama yang dipenuhi QAOA standar dengan $|+\rangle$ dan mixer $X$.

Catatan mengenai layer: Pada p=1 (satu layer QAOA tunggal), QAOA standar secara analitis dibatasi hingga ~49% dari energi optimal pada graf yang mengandung segitiga (graf ini memiliki segitiga 0-1-2). Warm start melewati batasan ini dengan mengkodekan pengetahuan sebelumnya mengenai solusi langsung ke dalam state awal.

# Number of QAOA layers (each layer = one cost unitary + one mixer unitary)
p = 1

# Regularization: clip c* to [epsilon, 1-epsilon] so no qubit is initialized
# in |0> or |1>, which would freeze it under the cost Hamiltonian.
epsilon = 0.25

c_clipped = np.clip(c_star, epsilon, 1 - epsilon)
thetas = 2 * np.arcsin(np.sqrt(c_clipped))

print(f"Continuous relaxation c*  = {np.round(c_star, 4)}")
print(f"After regularization      = {np.round(c_clipped, 4)}")
print(f"Warm-start angles theta   = {np.round(thetas, 4)} radians")
print()
print("Angle interpretation:")
print("  theta = 0      <->  c* = 0   (qubit points toward |0>)")
print(
    "  theta = pi/2   <->  c* = 0.5 (qubit in equal superposition, like |+>)"
)
print("  theta = pi     <->  c* = 1   (qubit points toward |1>)")

Continuous relaxation c*  = [1. 0. 0. 1.]
After regularization      = [0.75 0.25 0.25 0.75]
Warm-start angles theta   = [2.0944 1.0472 1.0472 2.0944] radians

Angle interpretation:
  theta = 0      <->  c* = 0   (qubit points toward |0>)
  theta = pi/2   <->  c* = 0.5 (qubit in equal superposition, like |+>)
  theta = pi     <->  c* = 1   (qubit points toward |1>)

Setelah clipping, $c^* = 1$ menjadi $1 - \varepsilon = 0.75$ dan $c^* = 0$ menjadi $\varepsilon = 0.25$. Sudut yang dihasilkan $\theta \approx [2.09, 1.05, 1.05, 2.09]$ radian merotasi qubit 0 dan 3 secara kuat menuju $|1\rangle$ dan qubit 1 dan 2 menuju $|0\rangle$, secara langsung mengkodekan struktur cut optimal ke dalam state kuantum awal.

def apply_cost_unitary(qc, cost_op, gamma):
    """Apply exp(-i * gamma * H_C) to the circuit.

    Each Pauli term in H_C contributes a rotation gate:
      - Single-Z term h_i * Z_i  ->  RZ(2 * gamma * h_i) on qubit i
      - Two-Z term J_ij * Z_i Z_j  ->  CNOT, RZ(2 * gamma * J_ij), CNOT
    """
    for pauli_term, coeff in zip(cost_op.paulis, cost_op.coeffs):
        indices = [
            j for j, q in enumerate(pauli_term.to_label()[::-1]) if q == "Z"
        ]
        if len(indices) == 1:
            qc.rz(2 * gamma * coeff.real, indices[0])
        elif len(indices) == 2:
            qc.cx(indices[0], indices[1])
            qc.rz(2 * gamma * coeff.real, indices[1])
            qc.cx(indices[0], indices[1])

def build_ws_qaoa(cost_op, n_layers, n_qubits, thetas):
    """WS-QAOA: warm-start initial state + custom per-qubit mixer.

    Per Egger et al. (2021) Eq. (1)-(2):
      Initial state per qubit i:  R_Y(theta_i) |0>
      Mixer gate per qubit i:     R_Y(theta_i) R_Z(-2*beta) R_Y(-theta_i)
    """
    gammas = ParameterVector("γ", n_layers)
    betas = ParameterVector("β", n_layers)
    qc = QuantumCircuit(n_qubits)
    for i, theta in enumerate(thetas):
        qc.ry(theta, i)  # warm-start initial state
    for k in range(n_layers):
        apply_cost_unitary(qc, cost_op, gammas[k])
        for i, theta in enumerate(thetas):
            qc.ry(theta, i)
            qc.rz(-2 * betas[k], i)
            qc.ry(-theta, i)
    return qc, gammas, betas

# Standard QAOA via the Qiskit built-in helper:
# qaoa_ansatz prepares |+>^n, then alternates exp(-i*gamma*H_C) with the
# default X-mixer for `reps` layers. The returned circuit exposes the
# variational parameters via std_qc.parameters.
std_qc = qaoa_ansatz(cost_operator, reps=p)

# WS-QAOA: keep the custom builder. The per-qubit mixer
# R_Y(theta_i) R_Z(-2*beta) R_Y(-theta_i) is implemented as an explicit gate
# sequence rather than as a SparsePauliOp, so we construct the circuit
# directly to stay close to the Egger et al. (2021) formulation.
ws_qc, ws_gammas, ws_betas = build_ws_qaoa(cost_operator, p, n_qubits, thetas)

Untuk ansatz standar kita mendelegasikan ke qaoa_ansatz, yang membangun $|+\rangle^{\otimes n}$, menerapkan unitary biaya, dan menerapkan mixer $X$ default untuk masing-masing dari reps layer. Untuk WS-QAOA kita tetap menggunakan helper eksplisit build_ws_qaoa karena mixer per-qubit $R_Y(\theta)\,R_Z(-2\beta)\,R_Y(-\theta)$ diekspresikan sebagai rangkaian gate alih-alih sebagai jumlah Pauli. Helper apply_cost_unitary membaca langsung dari Hamiltonian SparsePauliOp, sehingga menangani masalah QUBO apa pun tanpa konstruksi circuit manual.

print("Standard QAOA circuit (p=1):")
std_qc.draw("mpl", fold=-1)

Standard QAOA circuit (p=1):

print("\nWS-QAOA circuit (p=1):")
ws_qc.draw("mpl", fold=-1)

WS-QAOA circuit (p=1):

Kedua circuit mengikuti struktur yang sama: layer persiapan state awal, kemudian $p$ layer unitary biaya dan unitary mixer yang bergantian. Pada circuit WS-QAOA, gate $R_Y$ pembuka mengkodekan $c^*$, dan mixer menggantikan tiap $R_X$ dengan triplet $R_Y$–$R_Z$–$R_Y$ yang dikonjugasikan. Perbedaan kedalaman circuit antara keduanya tumbuh secara linear dengan $p$, tetapi tetap dapat dikelola pada kedalaman rendah.

Langkah 3: Mengeksekusi menggunakan Qiskit primitives

Kita menggunakan StatevectorEstimator untuk simulasi yang eksak dan bebas noise. Fungsi minimize dari SciPy dengan optimizer COBYLA menjalankan loop variasional, memanggil estimator pada tiap iterasi untuk mengevaluasi $\langle H_C \rangle$ untuk sekumpulan parameter $(\gamma, \beta)$ tertentu.

Kedua algoritma menggunakan parameter awal yang berbeda yang mencerminkan apa yang diketahui masing-masing sebelum optimisasi:

• QAOA standar: Inisialisasi acak dalam $[0, \pi]$ — sesuai karena tidak ada informasi struktural yang tersedia.
• WS-QAOA: $\gamma = 0$, $\beta = \pi/4$ — pada $\gamma=0$ unitary biaya adalah identitas, sehingga evaluasi circuit pertama langsung mengambil sampel dari state awal warm-start. Ini memberikan COBYLA sinyal awal yang kuat yang selaras dengan solusi klasik.

estimator = StatevectorEstimator()

def make_cost_fn(circuit, param_order, cost_op, estimator, history):
    """Return a scalar cost function compatible with scipy.optimize.minimize."""

    def cost_fn(params):
        bound = circuit.assign_parameters(dict(zip(param_order, params)))
        job = estimator.run([(bound, cost_op)])
        energy = job.result()[0].data.evs.real
        history.append(energy)
        return energy

    return cost_fn

# Standard QAOA: random initialization
np.random.seed(42)
std_param_order = list(std_qc.parameters)
std_params0 = np.random.uniform(0, np.pi, len(std_param_order))
std_history = []

std_result = minimize(
    make_cost_fn(
        std_qc, std_param_order, cost_operator, estimator, std_history
    ),
    std_params0,
    method="COBYLA",
    options={"maxiter": 300, "rhobeg": 0.5},
)
print(f"Standard QAOA optimal energy : {std_result.fun:.4f}")
print(f"  optimal params: {std_result.x.round(4)}")
print(f"  optimizer calls: {len(std_history)}")

# WS-QAOA: informed initialization
ws_params0 = np.concatenate([np.zeros(p), np.full(p, np.pi / 4)])
ws_history = []
ws_param_order = list(ws_gammas) + list(ws_betas)

ws_result = minimize(
    make_cost_fn(ws_qc, ws_param_order, cost_operator, estimator, ws_history),
    ws_params0,
    method="COBYLA",
    options={"maxiter": 300, "rhobeg": 0.5},
)
print(f"\nWS-QAOA optimal energy       : {ws_result.fun:.4f}")
print(
    f"  optimal params: gamma={ws_result.x[:p].round(4)}, beta={ws_result.x[p:].round(4)}"
)
print(f"  optimizer calls: {len(ws_history)}")

Standard QAOA optimal energy : -0.5859
  optimal params: [0.6803 2.0533]
  optimizer calls: 47

WS-QAOA optimal energy       : -1.5000
  optimal params: gamma=[-0.0001], beta=[1.5708]
  optimizer calls: 42

Titik awal WS-QAOA yang sudah terinformasi berarti COBYLA dimulai dengan nilai energi yang bermakna dekat dengan solusi warm-start, sedangkan QAOA standar dimulai dari titik yang pada dasarnya acak pada lanskap energi. Perbedaan kualitas titik awal ini adalah pendorong utama kesenjangan konvergensi yang terlihat pada Langkah 4.

# Compute the exact optimal energy by brute-force over all 2^n bitstrings
all_energies = [
    Statevector.from_label(format(k, f"0{n_qubits}b"))
    .expectation_value(cost_operator)
    .real
    for k in range(2**n_qubits)
]
optimal_energy = min(all_energies)

print(f"Exact optimal energy         : {optimal_energy:.4f}")
print(f"Standard QAOA approx. ratio  : {std_result.fun / optimal_energy:.4f}")
print(f"WS-QAOA approx. ratio        : {ws_result.fun / optimal_energy:.4f}")

Exact optimal energy         : -1.5000
Standard QAOA approx. ratio  : 0.3906
WS-QAOA approx. ratio        : 1.0000

Rasio aproksimasi didefinisikan sebagai $\langle H_C \rangle_{\text{QAOA}} / E_{\text{opt}}$. Untuk masalah minimisasi di mana $E_{\text{opt}} < 0$, rasio yang lebih dekat ke 1 berarti algoritma menemukan energi yang lebih rendah (solusi yang lebih baik). Pencarian brute-force pada semua $2^n$ basis state hanya layak untuk $n$ kecil dan berfungsi sebagai referensi ground-truth.

Langkah 4: Pasca-pemrosesan dan mengembalikan hasil dalam format klasik yang diinginkan

Kita memvisualisasikan konvergensi, mengambil sampel dari circuit yang telah dioptimalkan untuk solusi bitstring, mendekode bitstring tersebut kembali menjadi partisi max-cut, dan merangkum hasil akhir.

fig, ax = plt.subplots(figsize=(7, 4))
ax.plot(std_history, label="Standard QAOA", alpha=0.85)
ax.plot(ws_history, label="WS-QAOA", alpha=0.85)
ax.axhline(
    optimal_energy,
    color="k",
    linestyle="--",
    label=f"Exact optimal ({optimal_energy:.2f})",
)
ax.set_xlabel("Optimizer call")
ax.set_ylabel(r"$\langle H_C \rangle$")
ax.set_title("Convergence: Standard QAOA vs. WS-QAOA")
ax.legend()
plt.tight_layout()
plt.show()

Plot konvergensi menunjukkan energi $\langle H_C \rangle$ pada tiap evaluasi fungsi COBYLA. QAOA standar pada $p=1$ dibatasi hingga ~49% dari energi optimal pada graf ini (maksimum teoretis untuk QAOA $p=1$ pada graf dengan segitiga), menetap sekitar $-0.74$. WS-QAOA, yang diinisialisasi dekat dengan solusi optimal, konvergen dengan cepat menuju hampir $-1.50$ (optimum eksak) dengan jauh lebih sedikit iterasi. Ini menunjukkan keunggulan utama warm start: pada kedalaman circuit yang sama, ia mencapai solusi yang jauh lebih baik.

# Sample the optimized circuits to recover the most probable bitstring solutions
sampler = StatevectorSampler()
shots = 1024

def get_best_bitstring(circuit, param_order, optimal_params, sampler, shots):
    bound = circuit.assign_parameters(dict(zip(param_order, optimal_params)))
    bound.measure_all()
    job = sampler.run([bound], shots=shots)
    counts = job.result()[0].data.meas.get_counts()
    return max(counts, key=counts.get), counts

def evaluate_cut(bitstring, G):
    """Compute the Max-Cut value for a bitstring node assignment."""
    x = [int(b) for b in bitstring]
    cut_val = sum(
        w for u, v, w in G.edges.data("weight", default=1) if x[u] != x[v]
    )
    set0 = [i for i, b in enumerate(bitstring) if b == "0"]
    set1 = [i for i, b in enumerate(bitstring) if b == "1"]
    return cut_val, set0, set1

# Qiskit bitstring ordering: rightmost character = qubit 0
def decode_bitstring(bs):
    return bs[::-1]

std_best, std_counts = get_best_bitstring(
    std_qc, std_param_order, std_result.x, sampler, shots
)
ws_best, ws_counts = get_best_bitstring(
    ws_qc, ws_param_order, ws_result.x, sampler, shots
)

std_cut, std_s0, std_s1 = evaluate_cut(decode_bitstring(std_best), G)
ws_cut, ws_s0, ws_s1 = evaluate_cut(decode_bitstring(ws_best), G)

print(f"Standard QAOA most-probable bitstring : {std_best}")
print(f"  Partition: S={std_s0}, S̄={std_s1}  |  cut value = {std_cut}")
print()
print(f"WS-QAOA most-probable bitstring       : {ws_best}")
print(f"  Partition: S={ws_s0}, S̄={ws_s1}  |  cut value = {ws_cut}")

Standard QAOA most-probable bitstring : 0110
  Partition: S=[0, 3], S̄=[1, 2]  |  cut value = 4.0

WS-QAOA most-probable bitstring       : 0110
  Partition: S=[0, 3], S̄=[1, 2]  |  cut value = 4.0

Bitstring dari Sampler dikembalikan dengan qubit 0 pada posisi paling kanan, sehingga membalik string memetakan indeks $i$ ke variabel $x_i$. Nilai cut adalah total bobot edge yang melintasi partisi, yaitu apa yang ingin dimaksimalkan oleh masalah max-cut. Nilai cut sebesar 4 menggunakan empat dari lima edge yang tersedia, yang merupakan maksimum teoretis untuk graf ini.

# Visualize the WS-QAOA solution on the graph
fig, axes = plt.subplots(1, 2, figsize=(8, 3))

for ax, s0, s1, cut, title in [
    (axes[0], std_s0, std_s1, std_cut, f"Standard QAOA (cut = {std_cut})"),
    (axes[1], ws_s0, ws_s1, ws_cut, f"WS-QAOA (cut = {ws_cut})"),
]:
    colors = ["skyblue" if i in s0 else "salmon" for i in G.nodes()]
    nx.draw(G, pos, with_labels=True, node_color=colors, ax=ax)
    nx.draw_networkx_edge_labels(G, pos, edge_labels=edge_labels, ax=ax)
    ax.set_title(title)

plt.tight_layout()
plt.show()

# Summary
# to_ising offset: QUBO value = Ising energy + offset, so Max-Cut value = -(Ising energy + offset)
optimal_cut = -(optimal_energy + offset)
print("=== Summary ===")
print(
    f"{'Method':<20} {'Ising energy':>14} {'Cut value':>12} {'Approx. ratio':>15}"
)
print("-" * 65)
print(
    f"{'Standard QAOA':<20} {std_result.fun:>14.4f} {std_cut:>12} {std_result.fun/optimal_energy:>15.4f}"
)
print(
    f"{'WS-QAOA':<20} {ws_result.fun:>14.4f} {ws_cut:>12} {ws_result.fun/optimal_energy:>15.4f}"
)
print(
    f"{'Exact optimal':<20} {optimal_energy:>14.4f} {optimal_cut:>12.0f} {'1.0000':>15}"
)

=== Summary ===
Method                 Ising energy    Cut value   Approx. ratio
-----------------------------------------------------------------
Standard QAOA               -0.5859          4.0          0.3906
WS-QAOA                     -1.5000          4.0          1.0000
Exact optimal               -1.5000            4          1.0000

Visualisasi graf mewarnai tiap node berdasarkan penugasan partisinya (biru = $S$, oranye = $\bar{S}$). Edge yang melintasi partisi (menghubungkan node berwarna berbeda) adalah yang dihitung dalam cut.

Kedua metode menemukan bitstring dengan nilai cut 4, tetapi karena alasan yang sangat berbeda. Penting untuk dicatat bahwa plot konvergensi dan bitstring yang disampel mengukur dua hal yang berbeda:

• Plot konvergensi melacak energi rata-rata $\langle H_C \rangle$ dari seluruh state kuantum, yaitu rata-rata terbobot atas semua bitstring dalam superposisi. QAOA standar konvergen ke ~$-0.62$, jauh di atas optimal $-1.50$, artinya state kuantumnya tersebar di banyak bitstring suboptimal dan hanya kadang-kadang mencakup jawaban yang benar.

• Bitstring yang disampel adalah satu pengambilan tunggal dari state tersebut. QAOA standar beruntung di sini; partisi optimal kebetulan menjadi hasil yang paling sering disampel bahkan dari state yang tersebar. Pada masalah yang lebih sulit, hardware yang lebih noisy, atau dengan lebih banyak solusi kandidat yang bersaing, keberuntungan ini akan habis.

WS-QAOA, sebaliknya, mengonvergensikan energi rata-ratanya hingga $-1.50$, artinya state kuantumnya terkonsentrasi pada bitstring optimal. Hampir setiap shot mengembalikan jawaban yang benar, sehingga solusi ditemukan secara andal, bukan secara kebetulan.

Konsekuensi praktisnya: pada simulator kecil bebas noise ini perbedaannya mungkin tampak kecil, tetapi pada ukuran masalah yang lebih besar atau pada hardware nyata, state dengan energi rata-rata yang mendekati optimal jauh lebih robust dibandingkan state yang hanya sesekali menyampel jawaban yang benar dari distribusi yang tersebar.

# Compare the full probability distribution over cut values for both
# algorithms. The most-probable bitstring above only reveals the mode;
# this histogram exposes how much of the quantum state's probability mass
# lands on the optimal cut versus on suboptimal partitions.
def cut_value_distribution(counts, G, shots):
    dist = {}
    for bs, c in counts.items():
        cut, _, _ = evaluate_cut(decode_bitstring(bs), G)
        dist[cut] = dist.get(cut, 0.0) + c / shots
    return dist

std_cut_dist = cut_value_distribution(std_counts, G, shots)
ws_cut_dist = cut_value_distribution(ws_counts, G, shots)

cut_values = sorted(set(std_cut_dist) | set(ws_cut_dist))
std_probs = [std_cut_dist.get(c, 0.0) for c in cut_values]
ws_probs = [ws_cut_dist.get(c, 0.0) for c in cut_values]

fig, ax = plt.subplots(figsize=(7, 4))
x = np.arange(len(cut_values))
width = 0.4
ax.bar(
    x - width / 2, std_probs, width, label="Standard QAOA", color="steelblue"
)
ax.bar(x + width / 2, ws_probs, width, label="WS-QAOA", color="salmon")
ax.axvline(
    cut_values.index(optimal_cut),
    color="k",
    linestyle="--",
    alpha=0.4,
    label=f"Optimal cut = {optimal_cut:g}",
)
ax.set_xticks(x)
ax.set_xticklabels([f"{c:g}" for c in cut_values])
ax.set_xlabel("Cut value")
ax.set_ylabel("Probability")
ax.set_title(f"Probability of measuring each cut value ({shots} shots)")
ax.legend()
plt.tight_layout()
plt.show()

print(
    f"P(cut = {optimal_cut:g}) | Standard QAOA = "
    f"{std_cut_dist.get(optimal_cut, 0):.4f}  "
    f"WS-QAOA = {ws_cut_dist.get(optimal_cut, 0):.4f}"
)

P(cut = 4) | Standard QAOA = 0.4639  WS-QAOA = 1.0000

Histogram ini mengkuantifikasi apa yang hanya disinggung oleh plot konvergensi. Probabilitas QAOA standar tersebar di beberapa nilai cut suboptimal, sehingga peluang menyampel cut optimal sebesar empat dalam satu shot tunggal hanya sebagian kecil dari total massa. WS-QAOA mengonsentrasikan hampir seluruh probabilitasnya pada cut optimal, sehingga hampir setiap shot mengembalikan jawaban yang benar. Ini adalah tanda praktis dari state yang energi rata-ratanya telah konvergen ke energi ground-state dibandingkan dengan state yang hanya kebetulan mencakup ground state dalam superposisi yang luas.

Contoh hardware skala besar

Langkah 1-4 dipadatkan menjadi satu blok kode

# Selecting a backend using real hardware
service = QiskitRuntimeService()
backend = service.least_busy(
    operational=True, simulator=False, min_num_qubits=127
)
print(f"Using backend: {backend.name}")

Using backend: ibm_boston

# ── Step 1a: Build the 40-node Max-Cut problem ─────────────────────────────
# A 3-regular graph (every node has exactly 3 neighbors) is a standard QAOA
N_LARGE = 40
G_large = nx.random_regular_graph(d=3, n=N_LARGE, seed=0)
edges_large = list(G_large.edges())
print(f"Graph: {N_LARGE} nodes, {len(edges_large)} edges (3-regular)")

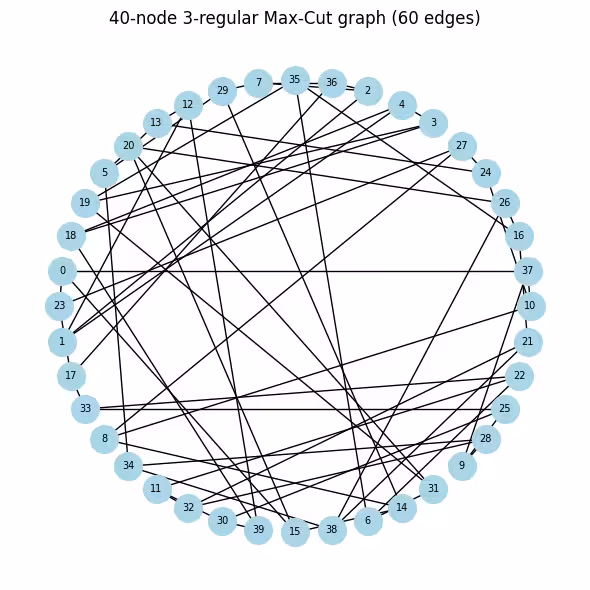

# Visualize the graph so it is clear what problem we are solving before any
# quantum work. Nodes in a circular layout; each edge contributes +1 to the
# cut value when its endpoints land in different partitions.
pos_large = nx.circular_layout(G_large)
fig, ax = plt.subplots(figsize=(6, 6))
nx.draw(
    G_large,
    pos_large,
    with_labels=True,
    node_color="lightblue",
    node_size=400,
    font_size=7,
    ax=ax,
)
ax.set_title(f"40-node 3-regular Max-Cut graph ({len(edges_large)} edges)")
plt.tight_layout()
plt.show()

# Same Maxcut → OptimizationProblem → QUBO → Ising pipeline as the small example,
# applied to the 40-node graph.
prob_large = Maxcut(G_large).to_optimization_problem()
converter_large = OptimizationProblemToQubo()
qubo_large = converter_large.convert(prob_large)
cost_op_large, offset_large = to_ising(qubo_large)
n_qubits_large = cost_op_large.num_qubits
print(
    f"Cost operator: {n_qubits_large} qubits, {len(cost_op_large)} Pauli terms"
)

# ── Step 1b: QP relaxation (multi-start L-BFGS-B) ─────────────────────────
# Same multi-start approach as the small example. At 40 qubits the relaxed
# landscape has many more local minima, so 200 random starts are essential
# to find a low-energy warm-start point.
Q_large = qubo_large.objective.quadratic.to_array(symmetric=True)
mu_large = qubo_large.objective.linear.to_array()

def qp_obj_large(x):
    return x @ Q_large @ x + mu_large @ x + qubo_large.objective.constant

bounds_large = [(0.0, 1.0)] * n_qubits_large
rng_qp = np.random.default_rng(42)
best_val_large, c_star_large = np.inf, None

for _ in range(200):
    x0 = rng_qp.uniform(0.0, 1.0, n_qubits_large)
    res = minimize(qp_obj_large, x0, method="L-BFGS-B", bounds=bounds_large)
    if res.fun < best_val_large:
        best_val_large, c_star_large = res.fun, res.x

# Regularize and convert to rotation angles (same formula as small example)
epsilon_large = 0.25
c_clipped_large = np.clip(c_star_large, epsilon_large, 1 - epsilon_large)
thetas_large = 2 * np.arcsin(np.sqrt(c_clipped_large))
print(
    f"c* range: [{c_star_large.min():.3f}, {c_star_large.max():.3f}]  "
    f"theta range: [{thetas_large.min():.3f}, {thetas_large.max():.3f}] rad"
)

# Plot the distribution of c* values to see how much structure the relaxation
# extracted. Values near 0/1 mean confident assignments; values near 0.5 mean
# the classical solver was uncertain and quantum exploration is most needed there.
fig, ax = plt.subplots(figsize=(6, 3))
ax.hist(c_star_large, bins=20, color="steelblue", edgecolor="white")
ax.axvline(0.5, color="k", linestyle="--", label="Uniform prior (std QAOA)")
ax.set_xlabel(r"$c^*_i$")
ax.set_ylabel("Count")
ax.set_title(r"Distribution of warm-start values $c^*_i$ (40-node graph)")
ax.legend()
plt.tight_layout()
plt.show()

# ── Step 1c: Build WS-QAOA circuit ─────────────────────────────────────────
# Reuse build_ws_qaoa from the small-scale section unchanged; the helper
# scales automatically with n_qubits and the cost operator size.
p_large = 1
ws_qc_large, ws_gammas_large, ws_betas_large = build_ws_qaoa(
    cost_op_large, p_large, n_qubits_large, thetas_large
)
ws_qc_large.measure_all()

# ── Step 2: Transpile to hardware-native gates ──────────────────────────
# generate_preset_pass_manager compiles the abstract circuit to th
# gate set of the backend and inserts SWAP gates wherever the cost Hamiltonian
# couples qubits that are not directly connected on the processor.
pm = generate_preset_pass_manager(optimization_level=3, backend=backend)
ws_isa_large = pm.run(ws_qc_large)

ecr_count = ws_isa_large.count_ops().get("ecr", 0)
print(
    f"\nTranspiled circuit: 2Q depth={ws_isa_large.depth(lambda x: x.operation.num_qubits == 2)}"
)
ws_isa_large.draw("mpl", fold=-1)

Graph: 40 nodes, 60 edges (3-regular)

Cost operator: 40 qubits, 60 Pauli terms
c* range: [0.000, 1.000]  theta range: [1.047, 2.094] rad

Transpiled circuit: 2Q depth=86

# ── Classical baseline via simulated annealing ────────────────────
# Run SA before any hardware calls to get a strong classical reference cut
# value. SA is fast (seconds), needs no solver license, and reliably finds
# near-optimal solutions on 40-node graphs. We use sa_cut as the denominator
# for the approximation ratio instead of the looser QP upper bound.
#
# At each step we flip a random node and accept the move if it improves the
# cut, or with probability exp(delta/T) otherwise. Temperature T decays
# geometrically, allowing uphill moves early on to escape local minima.
def simulated_annealing_maxcut(
    G, seed=0, T0=2.0, T_min=1e-4, alpha=0.995, n_steps=100_000
):
    rng_sa = np.random.default_rng(seed)
    n = G.number_of_nodes()
    x = rng_sa.integers(0, 2, n)
    best_x = x.copy()
    best_cut = sum(1 for u, v in G.edges() if x[u] != x[v])
    T = T0
    for _ in range(n_steps):
        i = rng_sa.integers(0, n)
        delta = sum((-1 if x[i] != x[nb] else 1) for nb in G.neighbors(i))
        if delta > 0 or rng_sa.random() < np.exp(delta / T):
            x[i] ^= 1
            cut = sum(1 for u, v in G.edges() if x[u] != x[v])
            if cut > best_cut:
                best_cut, best_x = cut, x.copy()
        T = max(T * alpha, T_min)
    return best_x, best_cut

sa_solution, sa_cut = simulated_annealing_maxcut(G_large)
print(f"Simulated annealing cut value: {sa_cut}  (classical reference)")

# ── Step 3: Execution on hardware ───────────────────────────
# A Session reserves the backend so the COBYLA iterations and final sampling
# run back-to-back without re-queuing between jobs — important when the
# optimizer submits many short jobs sequentially. All jobs are tagged with
# "TUT_WSQAOA" for traceability in the IBM Quantum dashboard.
#
# EstimatorV2 with resilience_level=1 enables twirled readout error extinction
# (TREX), which corrects systematic measurement bit-flip errors without extra
# circuit overhead. 4096 shots per call balances estimation noise vs. job time.
estimator_options = EstimatorOptions()
estimator_options.resilience_level = 1
estimator_options.default_shots = 4096
estimator_options.environment.job_tags = ["TUT_WSQAOA"]

# Align the cost observable with the physical qubit layout chosen by the transpiler
cost_op_isa = cost_op_large.apply_layout(ws_isa_large.layout)
ws_param_order_isa = list(ws_isa_large.parameters)

ws_history_hw = []

with Session(backend=backend) as session:
    estimator_hw = Estimator(mode=session, options=estimator_options)

    def hw_cost_fn(params):
        bound = ws_isa_large.assign_parameters(
            dict(zip(ws_param_order_isa, params))
        )
        energy = (
            estimator_hw.run([(bound, cost_op_isa)]).result()[0].data.evs.real
        )
        ws_history_hw.append(float(energy))
        print(
            f"  iter {len(ws_history_hw):>3d}  <H_C> = {energy:.4f}", end="\r"
        )
        return float(energy)

    # Warm-start initialization: gamma=0 means the cost unitary is the identity on
    # the first call, so COBYLA immediately evaluates the warm-start state itself —
    # a much better starting signal than a random point.
    ws_params0_hw = np.concatenate(
        [np.zeros(p_large), np.full(p_large, np.pi / 4)]
    )

    ws_result_hw = minimize(
        hw_cost_fn,
        ws_params0_hw,
        method="COBYLA",
        options={"maxiter": 150, "rhobeg": 0.3},
    )
    print(
        f"\nOptimization complete: energy={ws_result_hw.fun:.4f}, "
        f"iterations={len(ws_history_hw)}"
    )

    # ── Step 3b: Sample the optimized circuit ──────────────────────────────────
    # Use 8192 shots for the final sample to get a reliable mode estimate.
    sampler_hw = Sampler(
        mode=session,
        options={"environment": {"job_tags": ["TUT_WSQAOA"]}},
    )
    ws_bound_hw = ws_isa_large.assign_parameters(
        dict(zip(ws_param_order_isa, ws_result_hw.x))
    )
    counts_hw = (
        sampler_hw.run([ws_bound_hw], shots=8192)
        .result()[0]
        .data.meas.get_counts()
    )

best_bs_hw = max(counts_hw, key=counts_hw.get)
best_count = counts_hw[best_bs_hw]
total_shots = sum(counts_hw.values())

# Decode: Qiskit returns bitstrings with qubit 0 at the rightmost position,
# so reversing the string maps character index i to variable x_i.
cut_val_hw, s0_hw, s1_hw = evaluate_cut(best_bs_hw[::-1], G_large)

# Compare against simulated annealing.
# A ratio >= 1.0 means WS-QAOA matched or beat the classical SA solution.
# A ratio close to 1.0 (e.g. > 0.95) shows the quantum result is competitive.
approx_ratio_hw = cut_val_hw / sa_cut
print(
    f"Most-probable bitstring frequency: {best_count}/{total_shots} "
    f"({100*best_count/total_shots:.1f}%)"
)
print(
    f"WS-QAOA cut: {cut_val_hw}  |  SA cut: {sa_cut}  "
    f"|  Approximation ratio vs SA: {approx_ratio_hw:.4f}"
)

# Visualize both solutions side-by-side on the graph.
# Blue = partition S, orange = partition S-bar.
# Edges crossing between colors are the ones counted in the cut.
fig, axes = plt.subplots(1, 2, figsize=(14, 6))
for ax, assignment, cut, title in [
    (
        axes[0],
        list(sa_solution),
        sa_cut,
        f"Simulated Annealing (cut={sa_cut})",
    ),
    (
        axes[1],
        [int(b) for b in best_bs_hw[::-1]],
        cut_val_hw,
        f"WS-QAOA hardware (cut={cut_val_hw})",
    ),
]:
    colors = [
        "skyblue" if assignment[i] == 0 else "salmon" for i in G_large.nodes()
    ]
    nx.draw(
        G_large,
        pos_large,
        with_labels=True,
        node_color=colors,
        node_size=400,
        font_size=7,
        ax=ax,
    )
    ax.set_title(title)
plt.suptitle("Max-Cut partitions: SA vs WS-QAOA", fontsize=13)
plt.tight_layout()
plt.show()

# ── Step 4: Convergence plot and summary ──────────────────────────────────
# On real hardware the trace will be noisy (shot noise + gate errors), but the
# overall downward trend confirms that COBYLA is making progress despite noise.
fig, ax = plt.subplots(figsize=(7, 4))
ax.plot(ws_history_hw, color="tab:orange", label="WS-QAOA (hardware)")
ax.axhline(
    ws_result_hw.fun,
    color="tab:orange",
    linestyle=":",
    label=f"Final energy ({ws_result_hw.fun:.3f})",
)
ax.set_xlabel("Optimizer call")
ax.set_ylabel(r"$\langle H_C \rangle$")
ax.set_title(f"WS-QAOA convergence on {backend.name} (40 qubits, p=1)")
ax.legend()
plt.tight_layout()
plt.show()

print("\n=== Large Scale Summary ===")
print(f"{'Metric':<38} {'Value':>10}")
print("-" * 50)
print(f"{'Nodes / Edges':<38} {N_LARGE:>5} / {len(edges_large):<4}")
print(f"{'QAOA layers (p)':<38} {p_large:>10}")
print(f"{'Transpiled ECR gate count':<38} {ecr_count:>10}")
print(f"{'Transpiled circuit depth':<38} {ws_isa_large.depth():>10}")
print(f"{'Optimizer iterations':<38} {len(ws_history_hw):>10}")
print(f"{'WS-QAOA energy (hardware)':<38} {ws_result_hw.fun:>10.4f}")
print(f"{'Cut value':<38} {cut_val_hw:>10}")
print(f"{'Simulated annealing cut value':<38} {sa_cut:>10}")
print(f"{'Approximation ratio (vs SA)':<38} {approx_ratio_hw:>10.4f}")

Simulated annealing cut value: 53  (classical reference)
  iter  31  <H_C> = -12.4094
Optimization complete: energy=-13.0256, iterations=31
Most-probable bitstring frequency: 4/8192 (0.0%)
WS-QAOA cut: 53  |  SA cut: 53  |  Approximation ratio vs SA: 1.0000

=== Large Scale Summary ===
Metric                                      Value
--------------------------------------------------
Nodes / Edges                             40 / 60
QAOA layers (p)                                 1
Transpiled ECR gate count                       0
Transpiled circuit depth                      276
Optimizer iterations                           31
WS-QAOA energy (hardware)                -13.0256
Cut value                                      53
Simulated annealing cut value                  53
Approximation ratio (vs SA)                1.0000

Langkah selanjutnya

Rekomendasi

Jika Anda merasa hasil kerja ini menarik, Anda mungkin tertarik dengan materi berikut:

• Layer QAOA lebih tinggi: Tingkatkan p untuk melihat bagaimana kedua algoritma membaik dengan lebih banyak layer circuit, dan apakah keunggulan WS-QAOA pada kedalaman rendah tetap bertahan.
• Qiskit addon optimization mapper: Jelajahi dokumentasi dan coba memodelkan masalah kombinatorial yang berbeda, atau menggunakan solver yang berbeda untuk relaksasi kontinu.

Referensi

[1] D. J. Egger, J. Mareček, and S. Woerner, "Warm-starting quantum optimization," Quantum, vol. 5, p. 479, 2021. arXiv:2009.10095

[2] E. Farhi, J. Goldstone, and S. Gutmann, "A quantum approximate optimization algorithm," arXiv:1411.4028, 2014.
