Optimasi quantum circuit

catatan

Toshinari Itoko (21 Juni 2024)

Unduh pdf dari kuliah aslinya. Perhatikan bahwa beberapa cuplikan kode mungkin sudah tidak berlaku karena ini adalah gambar statis.

Perkiraan waktu QPU untuk menjalankan eksperimen ini adalah 15 detik.

(Catatan: Beberapa sel di bagian 2 disalin dari notebook "Qiskit Deep dive", yang ditulis oleh Matthew Treinish (maintainer Qiskit))

# Added by doQumentation — required packages for this notebook
!pip install -q qiskit qiskit-aer qiskit-ibm-runtime

# !pip install 'qiskit[visualization]'
# !pip install qiskit_ibm_runtime qiskit_aer
# !pip install jupyter
# !pip install matplotlib pylatexenc pydot pillow

import qiskit

qiskit.__version__

'2.0.2'

import qiskit_ibm_runtime

qiskit_ibm_runtime.__version__

'0.40.1'

import qiskit_aer

qiskit_aer.__version__

'0.17.1'

1. Pendahuluan

Pelajaran ini akan membahas beberapa aspek optimasi Circuit dalam komputasi kuantum. Secara khusus, kita akan melihat nilai optimasi Circuit dengan menggunakan pengaturan optimasi yang sudah ada di Qiskit. Kemudian kita akan masuk lebih dalam dan melihat apa yang bisa kamu lakukan sebagai ahli di bidang aplikasi tertentu untuk membangun Circuit dengan cara yang cerdas. Terakhir, kita akan melihat secara lebih dekat apa yang terjadi selama transpilasi yang membantu kita mengoptimalkan Circuit.

2. Optimasi Circuit itu penting

Pertama-tama kita membandingkan hasil menjalankan Circuit persiapan state GHZ 5-Qubit ($\frac{1}{\sqrt{2}} \left( |00000\rangle + |11111\rangle \right)$) dengan dan tanpa optimasi.

from qiskit.circuit import QuantumCircuit
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager
from qiskit.primitives import BackendSamplerV2 as Sampler

from qiskit_ibm_runtime.fake_provider import FakeBrisbane

backend = FakeBrisbane()

Pertama kita menggunakan Circuit GHZ yang disintesis secara naif seperti berikut.

num_qubits = 5

ghz_circ = QuantumCircuit(num_qubits)
ghz_circ.h(0)
[ghz_circ.cx(0, i) for i in range(1, num_qubits)]
ghz_circ.measure_all()
ghz_circ.draw("mpl")

2.1 Level optimasi

Ada 4 optimization_level yang tersedia dari 0-3. Semakin tinggi level optimasi, semakin besar upaya komputasi yang dikeluarkan untuk mengoptimalkan Circuit. Level 0 tidak melakukan optimasi dan hanya melakukan pekerjaan minimal agar Circuit bisa dijalankan di Backend yang dipilih. Level 3 menghabiskan upaya (dan biasanya waktu proses) paling banyak untuk mencoba mengoptimalkan Circuit. Level 1 adalah level optimasi default.

Kita mentranspilasi Circuit tanpa optimasi (optimization_level=0) dan dengan optimasi (optimization_level=2). Kita melihat perbedaan besar dalam panjang Circuit yang ditranspilasi.

pm0 = generate_preset_pass_manager(
    optimization_level=0, backend=backend, seed_transpiler=777
)
pm2 = generate_preset_pass_manager(
    optimization_level=2, backend=backend, seed_transpiler=777
)
circ0 = pm0.run(ghz_circ)
circ2 = pm2.run(ghz_circ)
print("optimization_level=0:")
display(circ0.draw("mpl", idle_wires=False, fold=-1))
print("optimization_level=2:")
display(circ2.draw("mpl", idle_wires=False, fold=-1))

optimization_level=0:

optimization_level=2:

2.2 Latihan

Coba juga optimization_level=1 dan bandingkan Circuit yang dihasilkan dengan dua Circuit di atas. Coba dengan memodifikasi kode di atas.

Solusi:

pm1 = generate_preset_pass_manager(
    optimization_level=1, backend=backend, seed_transpiler=777
)
circ1 = pm1.run(ghz_circ)
print("optimization_level=1:")
display(circ1.draw("mpl", idle_wires=False, fold=-1))

optimization_level=1:

Jalankan di fake backend (simulasi berisik). Lihat Lampiran 1 untuk cara menjalankan di backend nyata.

# run the circuits on the fake backend (noisy simulator)
sampler = Sampler(backend=backend)
job = sampler.run([circ0, circ2], shots=10000)
print(f"Job ID: {job.job_id()}")

Job ID: 93a4ac70-e3ea-44ad-aea9-5045840c9076

# get results
result = job.result()
unoptimized_result = result[0].data.meas.get_counts()
optimized_result = result[1].data.meas.get_counts()

from qiskit.visualization import plot_histogram

# plot
sim_result = {"0" * 5: 0.5, "1" * 5: 0.5}
plot_histogram(
    [result for result in [sim_result, unoptimized_result, optimized_result]],
    bar_labels=False,
    legend=[
        "ideal",
        "no optimization",
        "with optimization",
    ],
)

3. Sintesis Circuit itu penting

Selanjutnya kita membandingkan hasil menjalankan dua Circuit persiapan state GHZ 5-Qubit ($\frac{1}{\sqrt{2}} \left( |00000\rangle + |11111\rangle \right)$) yang disintesis dengan cara berbeda.

# Original GHZ circuit (naive synthesis)
ghz_circ.draw("mpl")

# A cleverly-synthesized GHZ circuit
ghz_circ2 = QuantumCircuit(5)
ghz_circ2.h(2)
ghz_circ2.cx(2, 1)
ghz_circ2.cx(2, 3)
ghz_circ2.cx(1, 0)
ghz_circ2.cx(3, 4)
ghz_circ2.measure_all()
ghz_circ2.draw("mpl")

# transpile both with the same optimization level 2
circ_org = pm2.run(ghz_circ)
circ_new = pm2.run(ghz_circ2)
print("original synthesis:")
display(circ_org.draw("mpl", idle_wires=False, fold=-1))
print("new synthesis:")
display(circ_new.draw("mpl", idle_wires=False, fold=-1))

original synthesis:

new synthesis:

Sintesis baru menghasilkan Circuit yang lebih dangkal. Mengapa?

Ini karena Circuit baru dapat ditempatkan pada Qubit yang terhubung secara linear, sehingga juga bisa ditempatkan pada graf coupling heavy-hexagon IBM® Brisbane, sementara Circuit asli membutuhkan konektivitas berbentuk bintang (node dengan degree 4) dan karenanya tidak bisa ditempatkan pada graf coupling heavy-hex, yang memiliki node dengan degree maksimal 3. Akibatnya, Circuit asli membutuhkan routing Qubit yang menambahkan Gate SWAP, sehingga jumlah Gate meningkat.

Apa yang kita lakukan pada Circuit baru bisa dilihat sebagai sintesis Circuit secara manual yang "sadar kendala coupling". Dengan kata lain: secara manual menyelesaikan sintesis Circuit dan pemetaan Circuit secara bersamaan.

# run the circuits
sampler = Sampler(backend=backend)
job = sampler.run([circ_org, circ_new], shots=10000)
print(f"Job ID: {job.job_id()}")

Job ID: 19d635b0-4d8b-44c2-a76e-49e4b9078b1b

# get results
result = job.result()
synthesis_org_result = result[0].data.meas.get_counts()
synthesis_new_result = result[1].data.meas.get_counts()

# plot
sim_result = {"0" * 5: 0.5, "1" * 5: 0.5}
plot_histogram(
    [
        result
        for result in [
            sim_result,
            unoptimized_result,
            synthesis_org_result,
            synthesis_new_result,
        ]
    ],
    bar_labels=False,
    legend=[
        "ideal",
        "no optimization",
        "synthesis_org",
        "synthesis_new",
    ],
)

Secara umum, sintesis Circuit bergantung pada aplikasi dan terlalu sulit bagi perangkat lunak untuk mencakup semua kemungkinan aplikasi. Transpiler Qiskit kebetulan tidak memiliki fungsi untuk mensintesis Circuit persiapan state GHZ. Dalam kasus seperti ini, sintesis Circuit secara manual seperti yang ditunjukkan di atas layak untuk dipertimbangkan.

Dalam bagian ini, kita melihat detail bagaimana Transpiler Qiskit bekerja menggunakan contoh Circuit sederhana berikut.

# Build a toy example circuit
from math import pi
import itertools
from qiskit.circuit import QuantumCircuit
from qiskit.circuit.library import excitation_preserving

circuit = QuantumCircuit(4, name="Example circuit")
circuit.append(excitation_preserving(4, reps=1, flatten=True), range(4))
circuit.measure_all()

value_cycle = itertools.cycle([0, pi / 4, pi / 2, 3 * pi / 4, pi, 2 * pi])
circuit.assign_parameters(
    [x[1] for x in zip(range(len(circuit.parameters)), value_cycle)], inplace=True
)
circuit.draw("mpl")

3.1 Gambarkan seluruh alur transpilasi Qiskit

Kita melihat transpiler pass (tugas) untuk optimization_level=1.

from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager

# There is no need to read this entire image, but this outputs all the steps in the transpile() call
# for optimization level 1
pm = generate_preset_pass_manager(1, backend, seed_transpiler=42)
pm.draw()

Alurnya terdiri dari enam tahap:

print(pm.stages)

('init', 'layout', 'routing', 'translation', 'optimization', 'scheduling')

3.2 Gambarkan tahap individual

Pertama, mari kita gambarkan semua tugas (transpiler pass) yang dilakukan pada tahap init.

pm.init.draw()

Kita bisa menjalankan setiap tahap secara individual. Mari kita jalankan tahap init untuk Circuit kita. Dengan mengaktifkan logger, kita bisa melihat detail dari proses tersebut.

import logging

logger = logging.getLogger()
logger.setLevel("INFO")

init_out = pm.init.run(circuit)
init_out.draw("mpl", fold=-1)

INFO:qiskit.passmanager.base_tasks:Pass: UnitarySynthesis - 0.03576 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: HighLevelSynthesis - 0.16618 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: BasisTranslator - 0.07176 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: InverseCancellation - 0.27299 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: ContractIdleWiresInControlFlow - 0.00811 (ms)

3.3 Latihan

Gambarkan pass tahap layout dan jalankan tahap tersebut untuk Circuit output dari tahap init (init_out), dengan memodifikasi sel yang digunakan di atas.

Solusi:

display(pm.layout.draw())
layout_out = pm.layout.run(init_out)
layout_out.draw("mpl", idle_wires=False, fold=-1)

INFO:qiskit.passmanager.base_tasks:Pass: SetLayout - 0.01001 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: TrivialLayout - 0.07129 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: CheckMap - 0.08917 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: VF2Layout - 1.24431 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: BarrierBeforeFinalMeasurements - 0.02599 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: SabreLayout - 5.11169 (ms)

Lakukan hal yang sama untuk tahap translation.

Solusi:

display(pm.translation.draw())
basis_out = pm.translation.run(layout_out)
basis_out.draw("mpl", idle_wires=False, fold=-1)

INFO:qiskit.passmanager.base_tasks:Pass: UnitarySynthesis - 0.03386 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: HighLevelSynthesis - 0.02718 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: BasisTranslator - 2.64192 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: CheckGateDirection - 0.02217 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: GateDirection - 0.36502 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: BasisTranslator - 0.64778 (ms)

Catatan: Setiap tahap individual tidak selalu bisa dijalankan secara mandiri (karena beberapa di antaranya perlu membawa informasi dari tahap sebelumnya).

3.4 Tahap Optimasi

Tahap default terakhir dalam pipeline adalah optimasi. Setelah kita menanamkan Circuit untuk target, Circuit telah berkembang cukup besar. Sebagian besar disebabkan oleh ketidakefisienan dalam hubungan ekuivalensi dari translasi basis dan penyisipan swap. Tahap optimasi digunakan untuk mencoba meminimalkan ukuran dan kedalaman Circuit. Tahap ini menjalankan serangkaian pass dalam loop do while hingga mencapai output yang stabil.

# pm.pre_optimization.draw()
pm.optimization.draw()

logger = logging.getLogger()
logger.setLevel("INFO")
opt_out = pm.optimization.run(basis_out)

INFO:qiskit.passmanager.base_tasks:Pass: Depth - 0.30112 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: FixedPoint - 0.03195 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: Size - 0.01216 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: FixedPoint - 0.01001 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: Optimize1qGatesDecomposition - 0.63729 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: InverseCancellation - 0.41723 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: ContractIdleWiresInControlFlow - 0.01192 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: GatesInBasis - 0.05484 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: Depth - 0.08583 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: FixedPoint - 0.20599 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: Size - 0.00787 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: FixedPoint - 0.00715 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: Optimize1qGatesDecomposition - 0.16809 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: InverseCancellation - 0.17190 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: ContractIdleWiresInControlFlow - 0.00691 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: GatesInBasis - 0.02408 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: Depth - 0.04935 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: FixedPoint - 0.00525 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: Size - 0.00620 (ms)
INFO:qiskit.passmanager.base_tasks:Pass: FixedPoint - 0.00286 (ms)

opt_out.draw("mpl", idle_wires=False, fold=-1)

4. Contoh mendalam

4.1 Optimasi blok dua-Qubit menggunakan sintesis unitary dua-Qubit

Untuk level 2 dan 3, ada lebih banyak pass (Collect2qBlocks, ConsolidateBlocks, UnitarySynthesis) untuk optimasi yang lebih baik, yaitu optimasi blok dua-Qubit. (Bandingkan alur tahap optimasi level 2 dengan yang ada di atas untuk level 1)

Optimasi blok dua-Qubit terdiri dari dua langkah: Mengumpulkan dan mengkonsolidasikan blok 2-Qubit, lalu mensintesis matriks unitary 2-Qubit.

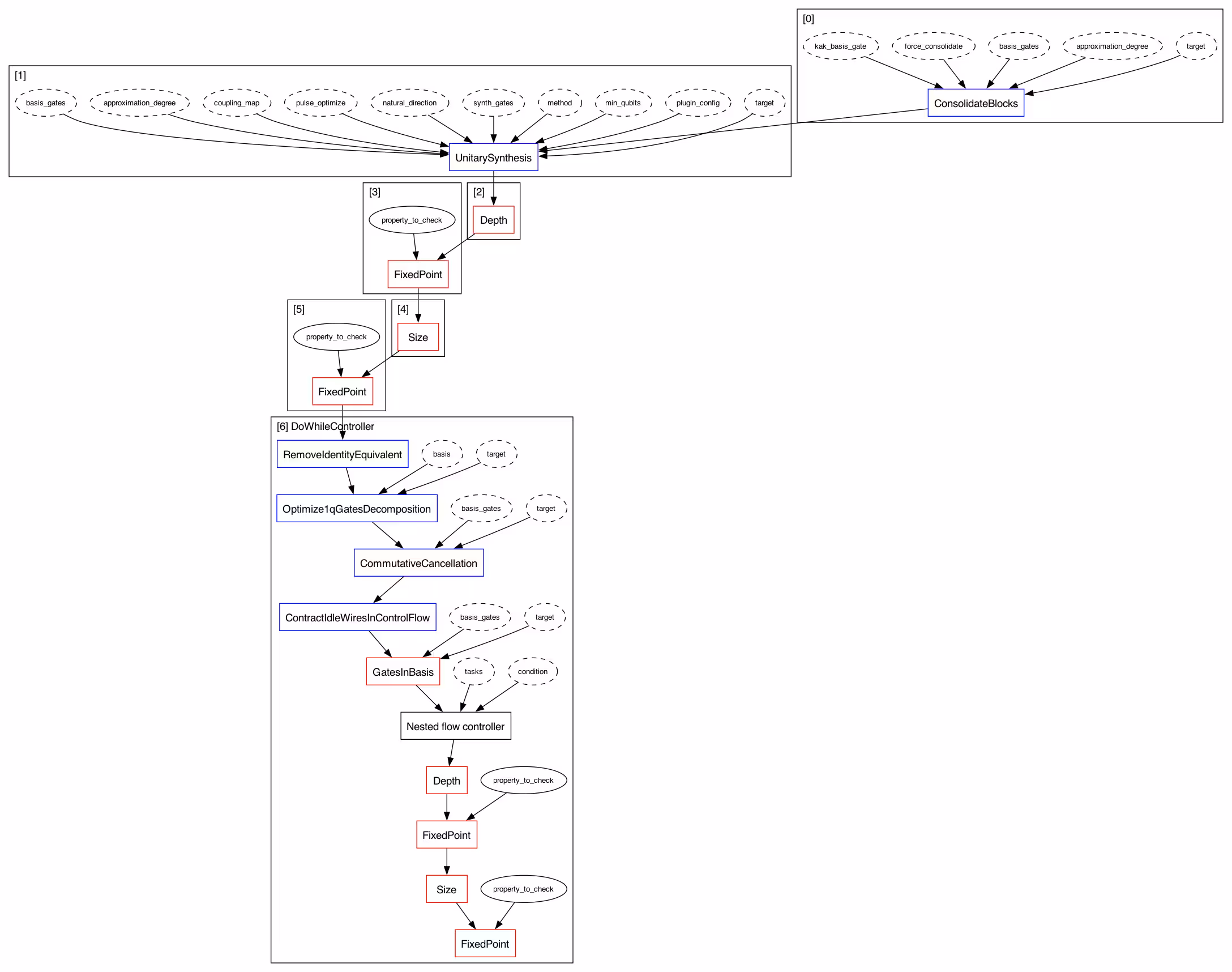

pm2 = generate_preset_pass_manager(2, backend, seed_transpiler=42)
pm2.optimization.draw()

from qiskit.transpiler import PassManager
from qiskit.transpiler.passes import (
    Collect2qBlocks,
    ConsolidateBlocks,
    UnitarySynthesis,
)

# Collect 2q blocks and consolidate to unitary when we expect that we can reduce the 2q gate count for that unitary
consolidate_pm = PassManager(
    [
        Collect2qBlocks(),
        ConsolidateBlocks(target=backend.target),
    ]
)

display(basis_out.draw("mpl", idle_wires=False, fold=-1))

consolidated = consolidate_pm.run(basis_out)
consolidated.draw("mpl", idle_wires=False, fold=-1)

# Synthesize unitaries
UnitarySynthesis(target=backend.target)(consolidated).draw(
    "mpl", idle_wires=False, fold=-1
)

logger.setLevel("WARNING")

Kita sudah melihat di Bagian 2 bahwa alur compiler kuantum yang sebenarnya tidak sesederhana itu dan terdiri dari banyak pass (tugas). Ini terutama karena kebutuhan rekayasa perangkat lunak untuk memastikan performa pada berbagai Circuit aplikasi dan pemeliharaan perangkat lunak. Transpiler Qiskit akan bekerja dengan baik di kebanyakan kasus, tapi kalau kamu menemukan Circuit-mu tidak teroptimasi dengan baik oleh Transpiler Qiskit, itu bisa jadi kesempatan bagus untuk meneliti optimasi Circuit khusus aplikasimu sendiri seperti yang ditunjukkan di Bagian 1. Teknologi Transpiler terus berkembang, kontribusi R&D kamu sangat disambut.

from qiskit.circuit import QuantumCircuit
from qiskit_ibm_runtime import QiskitRuntimeService, Sampler

service = QiskitRuntimeService()
backend = service.backend("ibm_brisbane")
sampler = Sampler(backend)

circ = QuantumCircuit(3)
circ.ccx(0, 1, 2)
circ.measure_all()
circ.draw("mpl")

sampler.run([circ])  # IBMInputValueError will be raised

4.2 Optimasi Circuit itu penting

Kita pertama-tama membandingkan hasil menjalankan Circuit persiapan state GHZ 5-Qubit ($\frac{1}{\sqrt{2}} \left( |00000\rangle + |11111\rangle \right)$) dengan dan tanpa optimasi.

from qiskit.circuit import QuantumCircuit
from qiskit.transpiler.preset_passmanagers import generate_preset_pass_manager
from qiskit_ibm_runtime import QiskitRuntimeService, Sampler

service = QiskitRuntimeService()

# backend = service.backend('ibm_brisbane')
backend = service.least_busy(
    operational=True, simulator=False, min_num_qubits=127
)  # Eagle
backend

Pertama kita gunakan Circuit GHZ yang disintesis secara sederhana seperti berikut.

num_qubits = 5

ghz_circ = QuantumCircuit(num_qubits)
ghz_circ.h(0)
[ghz_circ.cx(0, i) for i in range(1, num_qubits)]
ghz_circ.measure_all()
ghz_circ.draw("mpl")

Kita transpilasi Circuit tanpa optimasi (optimization_level=0) dan dengan optimasi (optimization_level=2). Seperti yang bisa kamu lihat, ada perbedaan besar dalam panjang Circuit yang ditranspilasi.

pm0 = generate_preset_pass_manager(
    optimization_level=0, backend=backend, seed_transpiler=777
)
pm2 = generate_preset_pass_manager(
    optimization_level=2, backend=backend, seed_transpiler=777
)
circ0 = pm0.run(ghz_circ)
circ2 = pm2.run(ghz_circ)
print("optimization_level=0:")
display(circ0.draw("mpl", idle_wires=False, fold=-1))
print("optimization_level=2:")
display(circ2.draw("mpl", idle_wires=False, fold=-1))

optimization_level=0:

optimization_level=2:

# run the circuits
sampler = Sampler(backend)
job = sampler.run([circ0, circ2], shots=10000)
job_id = job.job_id()
print(f"Job ID: {job_id}")

Job ID: d13rnnemya70008ek1zg

# REPLACE WITH YOUR OWN JOB IDS
job = service.job(job_id)

# get results
result = job.result()
unoptimized_result = result[0].data.meas.get_counts()
optimized_result = result[1].data.meas.get_counts()

from qiskit.visualization import plot_histogram

# plot
sim_result = {"0" * 5: 0.5, "1" * 5: 0.5}
plot_histogram(
    [result for result in [sim_result, unoptimized_result, optimized_result]],
    bar_labels=False,
    legend=[
        "ideal",
        "no optimization",
        "with optimization",
    ],
)

4.3 Sintesis Circuit itu penting

Selanjutnya kita bandingkan hasil menjalankan dua Circuit persiapan state GHZ 5-Qubit ($\frac{1}{\sqrt{2}} \left( |00000\rangle + |11111\rangle \right)$) yang disintesis secara berbeda.

# Original GHZ circuit (naive synthesis)
ghz_circ.draw("mpl")

# A better GHZ circuit (smarter synthesis), you learned in a previous lecture
ghz_circ2 = QuantumCircuit(5)
ghz_circ2.h(2)
ghz_circ2.cx(2, 1)
ghz_circ2.cx(2, 3)
ghz_circ2.cx(1, 0)
ghz_circ2.cx(3, 4)
ghz_circ2.measure_all()
ghz_circ2.draw("mpl")

circ_org = pm2.run(ghz_circ)
circ_new = pm2.run(ghz_circ2)
print("original synthesis:")
display(circ_org.draw("mpl", idle_wires=False, fold=-1))
print("new synthesis:")
display(circ_new.draw("mpl", idle_wires=False, fold=-1))

original synthesis:

new synthesis:

# run the circuits
sampler = Sampler(backend)
job = sampler.run([circ_org, circ_new], shots=10000)
job_id = job.job_id()
print(f"Job ID: {job_id}")

Job ID: d13rp283grvg008j12fg

# REPLACE WITH YOUR OWN JOB IDS
job = service.job(job_id)

# get results
result = job.result()
synthesis_org_result = result[0].data.meas.get_counts()
synthesis_new_result = result[1].data.meas.get_counts()

# plot
sim_result = {"0" * 5: 0.5, "1" * 5: 0.5}
plot_histogram(
    [result for result in [sim_result, synthesis_org_result, synthesis_new_result]],
    bar_labels=False,
    legend=[
        "ideal",
        "synthesis_org",
        "synthesis_new",
    ],
)

4.4 Dekomposisi Gate 1-Qubit umum

from qiskit import QuantumCircuit, transpile
from qiskit.circuit import Parameter
from qiskit.circuit.library.standard_gates import UGate

phi, theta, lam = Parameter("φ"), Parameter("θ"), Parameter("λ")

qc = QuantumCircuit(1)
qc.append(UGate(theta, phi, lam), [0])
qc.draw(output="mpl")

transpile(qc, basis_gates=["rz", "sx"]).draw(output="mpl")

4.5 Optimasi blok satu-Qubit

from qiskit import QuantumCircuit

qc = QuantumCircuit(1)
qc.x(0)
qc.y(0)
qc.z(0)
qc.rx(1.23, 0)
qc.ry(1.23, 0)
qc.rz(1.23, 0)
qc.h(0)
qc.s(0)
qc.t(0)
qc.sx(0)
qc.sdg(0)
qc.tdg(0)
qc.draw(output="mpl")

from qiskit.quantum_info import Operator

Operator(qc)

Operator([[ 0.45292511-0.57266982j, -0.66852684-0.14135058j],
          [ 0.14135058+0.66852684j, -0.57266982+0.45292511j]],
         input_dims=(2,), output_dims=(2,))

from qiskit import transpile

qc_opt = transpile(qc, basis_gates=["rz", "sx"])
qc_opt.draw(output="mpl")

Operator(qc_opt)

Operator([[ 0.45292511-0.57266982j, -0.66852684-0.14135058j],
          [ 0.14135058+0.66852684j, -0.57266982+0.45292511j]],
         input_dims=(2,), output_dims=(2,))

Operator(qc).equiv(Operator(qc_opt))

True

4.6 Dekomposisi Toffoli

qc = QuantumCircuit(3)
qc.ccx(0, 1, 2)
qc.draw(output="mpl")

from qiskit import QuantumCircuit, transpile

qc = QuantumCircuit(3)
qc.ccx(0, 1, 2)
qc = transpile(qc, basis_gates=["rz", "sx", "cx"])
qc.draw(output="mpl")

4.7 Dekomposisi Gate CU

from qiskit.circuit.library.standard_gates import CUGate

phi, theta, lam, gamma = Parameter("φ"), Parameter("θ"), Parameter("λ"), Parameter("γ")
qc = QuantumCircuit(2)
# qc.cu(theta, phi, lam, gamma, 0, 1)
qc.append(CUGate(theta, phi, lam, gamma), [0, 1])
qc.draw(output="mpl")

from qiskit.circuit.library.standard_gates import CUGate

phi, theta, lam, gamma = Parameter("φ"), Parameter("θ"), Parameter("λ"), Parameter("γ")
qc = QuantumCircuit(2)
qc.append(CUGate(theta, phi, lam, gamma), [0, 1])
qc = transpile(qc, basis_gates=["rz", "sx", "cx"])
qc.draw(output="mpl")

4.8 CX, ECR, CZ setara hingga Clifford lokal

Perlu diingat bahwa $H$(Hadamard), $S$($\pi/2$ rotasi-Z), $S^\dagger$($-\pi/2$ rotasi-Z), $X$(Pauli X) semuanya adalah Gate Clifford.

qc = QuantumCircuit(2)
qc.cx(0, 1)
qc.draw(output="mpl", style="bw")

qc = QuantumCircuit(2)
qc.cx(0, 1)
transpile(qc, basis_gates=["x", "s", "h", "sdg", "ecr"]).draw(output="mpl", style="bw")

qc = QuantumCircuit(2)
qc.cx(0, 1)
transpile(qc, basis_gates=["h", "cz"]).draw(output="mpl", style="bw")

Menggunakan Gate basis 1q Backend IBM "rz", "sx" dan "x".

qc = QuantumCircuit(2)
qc.cx(0, 1)
transpile(qc, basis_gates=["rz", "sx", "x", "ecr"]).draw(output="mpl", style="bw")

qc = QuantumCircuit(2)
qc.cx(0, 1)
transpile(qc, basis_gates=["rz", "sx", "x", "cz"]).draw(output="mpl", style="bw")

# Check Qiskit version
import qiskit

qiskit.__version__

'2.0.2'
